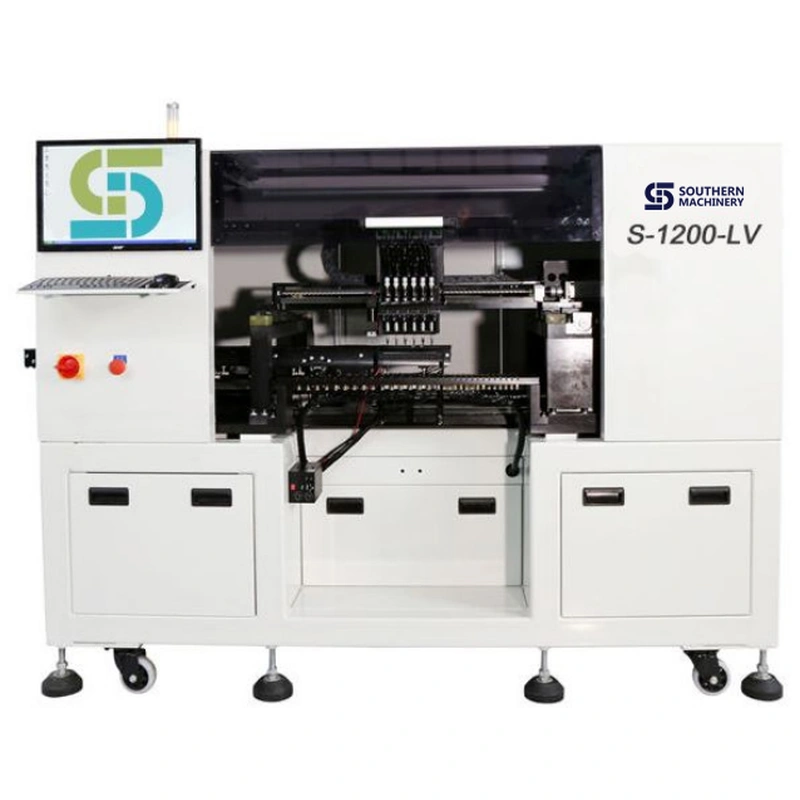

Собирайте продукты светодиодного освещения, в том числе длинные трубчатые платы и гибкие полосы, со скоростью, достигающей 19 000 светодиодов в час, с помощью высокоскоростного специального автоматического устройства для монтажа микросхем S-1200-LV, доступного с максимальной длиной платы 1200 мм (47,3 дюйма).
Функции:
Со встроенным конвейером , совместимым со стандартом SMEMA, для автоматизации линии.
Высокая скорость: максимальная скорость размещения достигает 0,13 с/чип (28000CPH)
Размещает светодиодные компоненты от 0603 до 7474, включая стандартные светодиоды и светодиоды неправильной формы.
Подходит для всех продуктов светодиодного освещения. Собирает светодиодные печатные платы длиной до 1,2 метра за один проход.
Высококачественная аппаратная поддержка с использованием всемирно известных брендов обеспечивает повторяемость и точность размещения.
|
Спецификации размещения |
|
|
Количество установочных головок |
6 |
|
Максимальная скорость размещения _ |
28 000 символов в час |
|
Средняя практическая скорость размещения |
19 000 копий в час |
|
Точность размещения |
±0,05 мм |
|
Минимальный размер светодиода |
1,6 мм × 0,8 мм (0,06 дюйма × 0,03 дюйма ) |
|
Максимальный размер светодиода |
7,4 мм × 7,4 мм × 10 мм ( 0,29 дюйма × 0,29 дюйма × 0,39 дюйма ) |
|
Метод выравнивания |
Стандарт нижнего зрения |
|
Возможность для других SMD |
IC < 15 мм × 12 мм (0,59 дюйма × 0,47 дюйма , шаг > 0,5 мм), резистор, Конденсатор, индуктор, диод, аудион, транзистор, SOT, SOP, QFP, QFN, CSP и т. д. |
|
Технические характеристики |
|
|
Обнаружение отрицательного давления |
Да |
|
Компоненты Нехватка Аварийный сигнал _ |
Да |
|
Интегральный вакуум |
Да |
|
Технические характеристики обращения с платой |
|
|
Способ обращения с доской |
I nline конвейер _ |
|
Максимальная длина платы |
1200 mm (47.2″) standard |
|
Максимальная ширина доски |
3 25 мм ( 1 2,8 дюйма ) |
|
Минимальная длина платы |
50 мм (1,97 дюйма) |
|
Минимальная ширина доски |
50 мм (1,97 дюйма) |
|
Толщина доски |
от 0,5 мм до 3,0 мм (от 0,0 2 дюйма до 0,12 дюйма) |
|
Реперное распознавание/ коррекция координат |
Да |
|
Емкость питателя |
|
|
Тип подачи |
Пневматический |
|
Максимальное количество фидерных портов |
30 |
|
Размеры устройства подачи ленты |
8, 12, 16 и 24 мм |
|
Программирование |
|
|
Операционная система |
Windows ХР |
|
ПК, Клавиатура, Мышь |
Да |
|
Монитор |
Плоский ЖК |
|
Программирование камеры |
Да |
|
Ввод числовых данных |
Да |
|
CSV-импорт |
Да |
|
Шаг и повтор для матричных плат |
Да |
|
Механические характеристики |
|
|
Механизм привода оси X |
Шариковый винт и линейная направляющая |
|
Приводной двигатель оси X |
Сервопривод переменного тока |
|
Механизм привода оси Y |
Шариковый винт и линейная направляющая |
|
Приводной двигатель оси Y |
Сервопривод переменного тока |
|
Механизм привода конвейера |
Шариковый винт и линейная направляющая |
|
Двигатель привода конвейера |
Сервопривод переменного тока |
|
Механизм привода трансмиссии |
Пояс |
|
Приводной двигатель трансмиссии |
Шаговый двигатель постоянного тока |
|
Механизм привода оси Z |
Пояс |
|
Приводной двигатель оси Z |
Шаговый двигатель постоянного тока |
|
Разрешение оси XY |
0,0 05 мм (0,000 2 дюйма) |
|
Разрешение по оси Z |
0,0 05 мм (0,000 2 дюйма) |
|
Диапазон движения по оси T |
360° |
|
Физические характеристики |
|
|
Габаритные размеры (Д х Ш х В) |
2000 мм x 1150 мм x 1500 мм (78,7 дюйма x 45,3 дюйма x 59,0 дюйма ) |
|
Приблизительный вес нетто |
1200 кг |
|
Требования к объекту |
|
|
Стандартное напряжение |
220 В – однофазный , 50 Гц |
|
Давление воздуха |
0,6 МПа (6,1 кгс/см2) |
|
Сервис и поддержка |
|
|
Удаленная диагностика |
В сети |
|
Гарантия |
1 год |

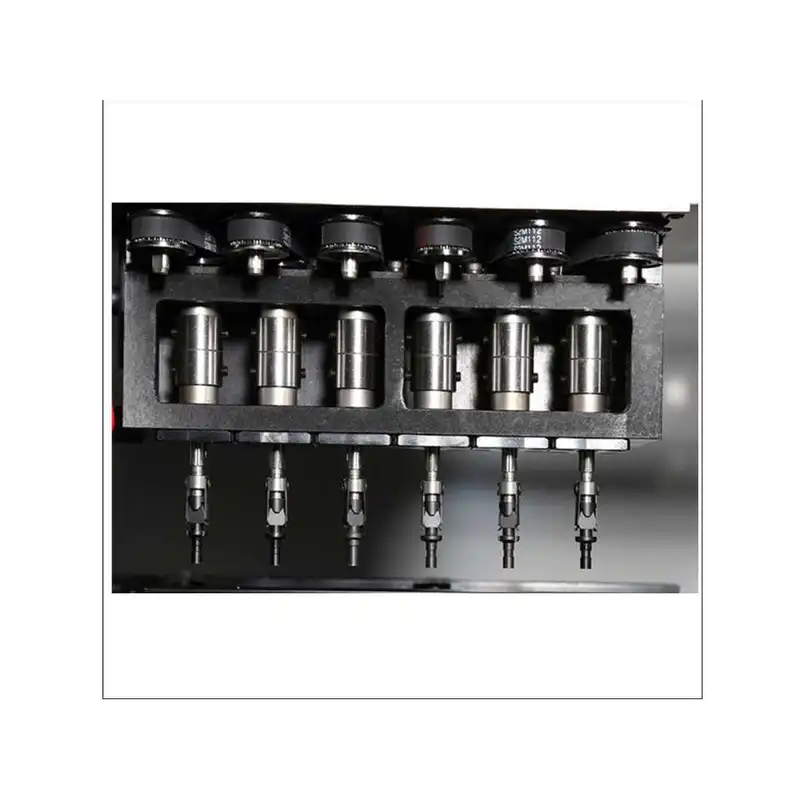

Каждая из шести приемных головок S-1200-LV оснащена видеокамерой совмещения.
S -1200-LV может собирать светодиодные трубки длиной до 1200 мм (47,2″) за один проход.

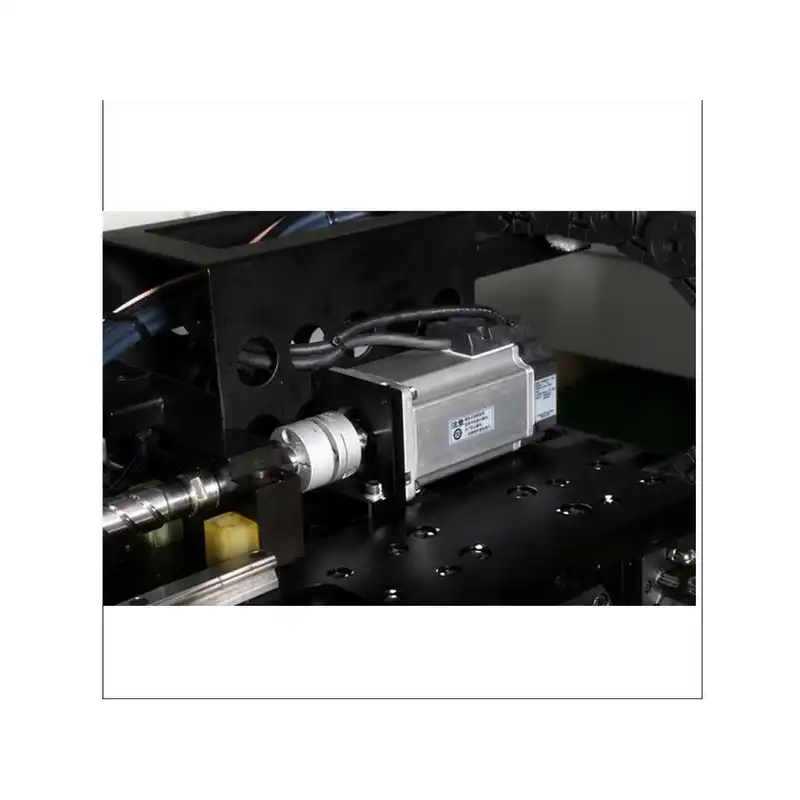

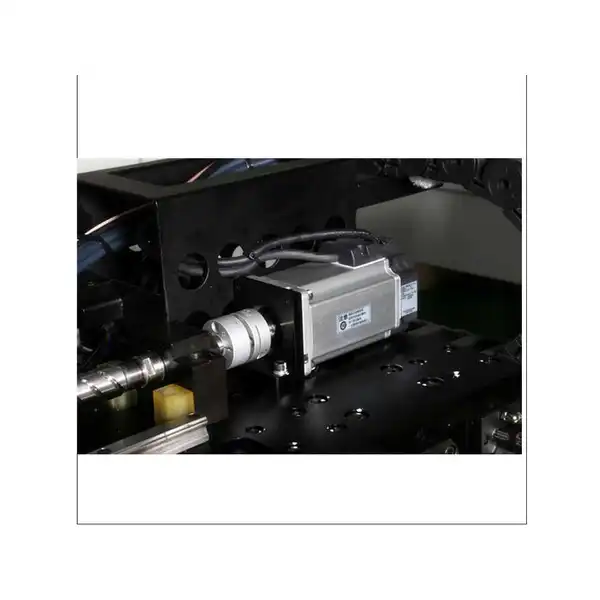

Оси X/Y с сервоприводом и рабочий стол с шарико-винтовой передачей обеспечивают повторяемость и точность размещения.
Высокоскоростной, высокоэффективный дизайн
Шесть захватных головок, установленных на высокоточном портале S-1200-LV с шарико-винтовой передачей, выполняют одновременный захват, обеспечивая практическую скорость до 19 000 светодиодов в час. С системами выравнивания с фиксированной камерой, в которых компонент перемещает камеру для выравнивания, прежде чем она сможет переместиться в зону размещения.
Специально разработан для сборки светодиодов
В отличие от стандартных машин для сборки и размещения, которые были адаптированы для сборки светодиодов , S-1200-LV специально разработан, что позволяет ему действительно хорошо выполнять свою единственную задачу — сборку светодиодных плат.
В S-1200-LV размещаются светодиодные компоненты от 0603 до 7474, включая стандартные светодиоды и светодиоды неправильной формы. Доступен нижний обзор для расширения диапазона компонентов до 15 x 12 мм.

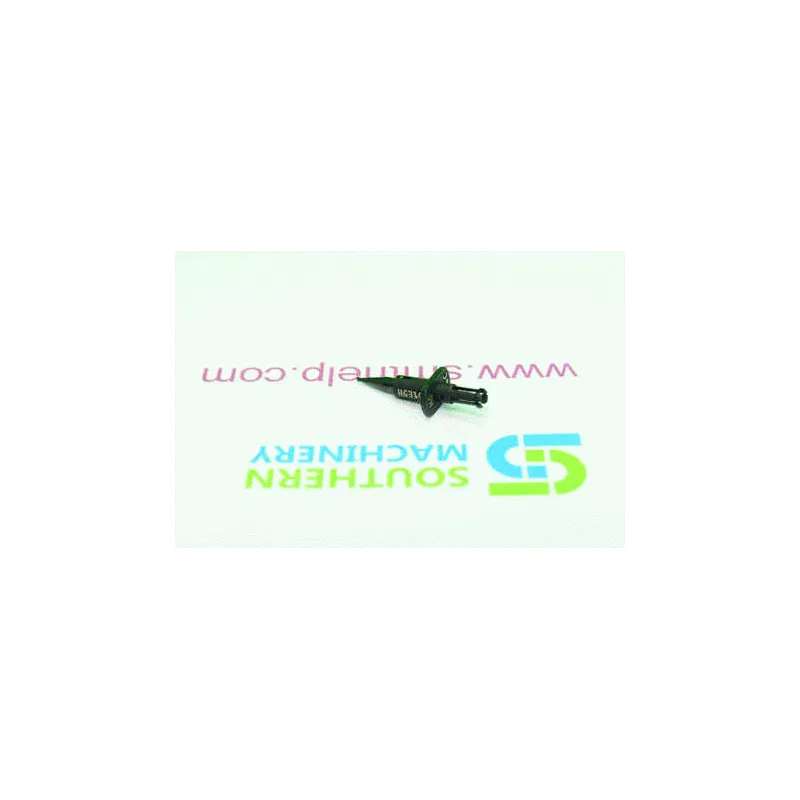

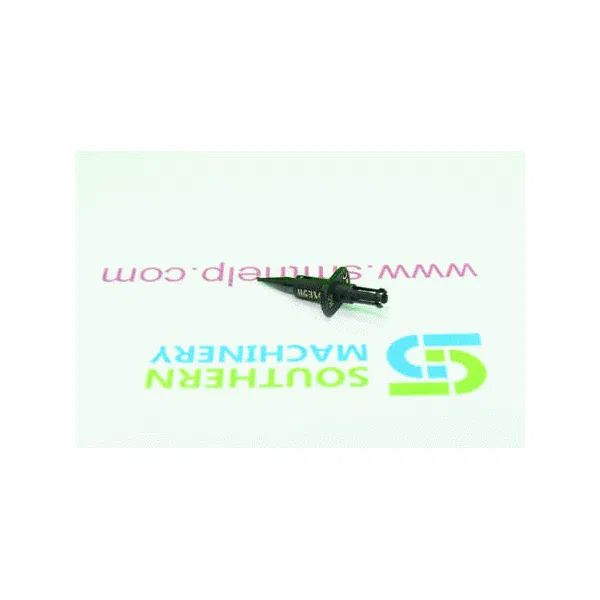

Каждая из шести установочных головок S-1200-LV имеет отрицательное давление воздуха для освобождения «липких» светодиодных компонентов. Также доступны индивидуальные конструкции форсунок. Куполообразные светодиоды можно безопасно размещать с помощью установочных насадок, разработанных таким образом, чтобы они не соприкасались с оптическими линзами во время захвата и установки, защищая общие световые характеристики и надежность компонента.
Подходит для всех продуктов светодиодного освещения
Гибкие полосы печатных плат , круглые платы светодиодных ламп и даже платы неправильной формы также можно быстро, точно и надежно собрать на всех моделях серии SL. Для длинных светодиодных трубок модель S-1200-LV имеет максимальный размер платы 47,3 дюйма (1200 мм). (Модель S-600-L предлагает максимальный размер платы 31,5″ (800 мм).) Во всех моделях плата по всей длине собирается за один проход для максимальной эффективности и производительности .
S-1200-LV стандартно поставляется с встроенным конвейером , совместимым со стандартом SMEMA , для автоматизации линии и вмещает до 30 пневматических устройств подачи ленты для массового производства.
S-1200-LV может обеспечить непрерывное производство. Его способность переключаться на другой питатель, когда в используемом питателе заканчиваются компоненты или он не работает, позволяет оператору пополнять и заменять пустой питатель, вообще не отключая производство. Также можно наклеить новую катушку на старую, чтобы свести к минимуму перерыв в производстве.
Программное обеспечение упрощает производство
В систему S-1200-LV входит несколько мощных программных инструментов, в том числе импорт CSV для упрощения программирования размещения, оптимизатор расположения головок для минимизации перемещения головки, приложение Nozzle_Feeder для обеспечения непрерывного производства, функция объединения файлов для максимального скорость размещения и функция резервного копирования для всех сохраненных данных. Встроенные процедуры поиска фидуциарных меток выявляют и корректируют смещение или несоосность печатной платы .
Компании, которые уже имеют на своем предприятии одну или несколько машин SMT серии SL, сразу же найдут интерфейс программного обеспечения S-1200-LV знакомым, что означает быструю кривую обучения, когда дело доходит до программирования и эксплуатации этой машины .
Входит в комплект поставки устройства для монтажа светодиодов S -1200-LV.
- S-1200-LV полностью автоматическая светодиодная установка со сварной стальной рамой
- Шесть головок захвата и размещения на одном портале

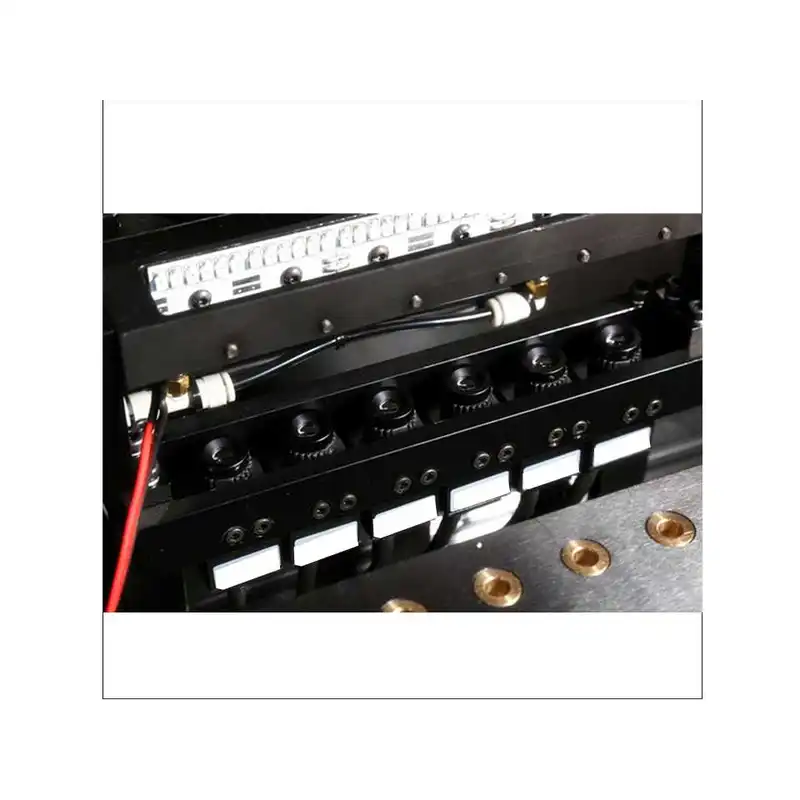

- Выравнивание обзора с помощью светодиодной оптики, установленной снизу
- Высокоточный шарико-винтовой привод
- 30 фидерных портов
- 1200 мм макс. длина доски
- Однопроходная сборка до максимальной длины платы
- SMEMA-совместимый встроенный конвейер
- Сварная цельнокорпусная конструкция со стальным каркасом
- Эталонная камера для реперного распознавания и программирования
- Усовершенствованное программное обеспечение для управления захватом и размещением на базе Windows с импортом CSV, интеллектуальной оптимизацией головки подборщика, приложением Nozzle_Feeder, отображением скорости в реальном времени, резервным копированием данных и т. д.
- Компьютерный контроллер с плоским ЖК-дисплеем, клавиатурой и мышью
- Сетевой адаптер
- Программное обеспечение для удаленного обслуживания
- 1 год гарантии
