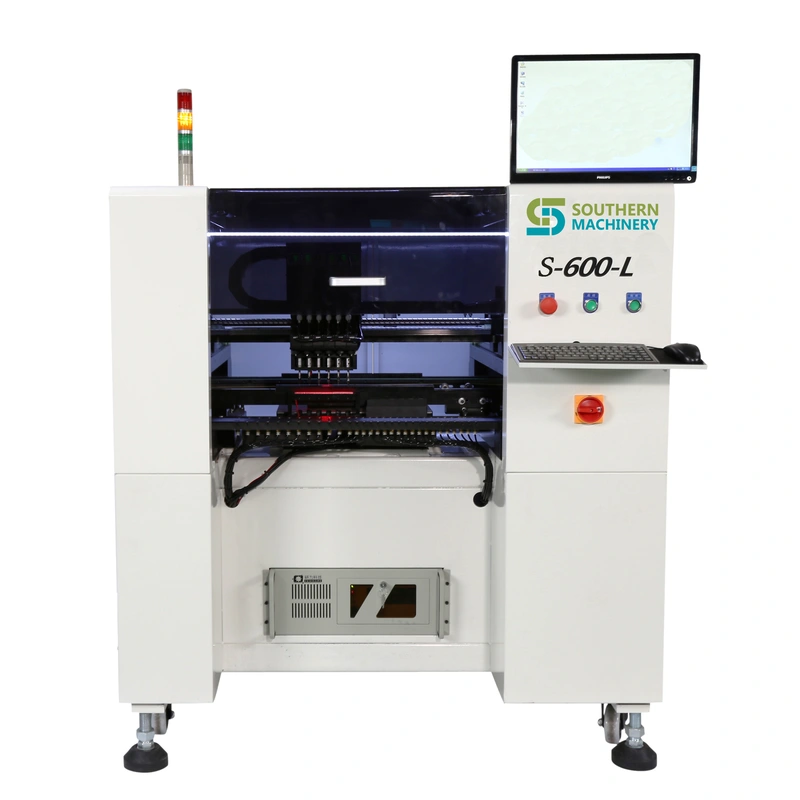

автоматическая машина smt pick and place s-600-l

Отличный монтажник микросхем SMT!
Технические характеристики
Модель		С- 600-Л
Выравнивание		Система технического зрения
Количество шпинделей		6 шпинделей x 1 портал
Рейтинг размещения	Система технического зрения	LED 2835  16 ,5 00 CPH (Оптимальный)
		LED 2835  18 500 CPH (Оптимальный)
Точность размещения	Чип и микросхема	±0,05 мм (На основе стандартных чипов)
Диапазон компонентов	Система технического зрения	0402 (дюйм)~<15 IC
	Максимальная высота	В=10 мм
Размер платы (мм)	Максимум	800 (Д) x 36 0 (Ш)
	Толщина печатной платы	0,5 – 3,0
Емкость устройства подачи (ленточное устройство подачи)		30
Полезность	Власть	220 В переменного тока ±10% (50 Гц, одна фаза)
		Макс. 2,0 кВт
	Расход воздуха	0,55а (5,50кгс/см2)
масса		прибл. 1000 кг
Внешний размер (мм)		1300 (Д) x 1380 (Г) x 1410 (В)

Характеристика продукта:

 ·1) Применение технологии визуального распознавания: многофункциональный визуальный установщик с четырьмя и шестью головками, использующий наше инновационное программное обеспечение для визуального распознавания, для реализации выравнивания оптического захвата изображения, а также для достижения более высокой скорости и большей точности.

·2) Обнаружение вакуума, автоматическая утилизация и сборка в случае неудачного подбора или неправильного подбора.

·3) Конструкция головки с четырьмя/шестью захватами помогает увеличить производительность, ориентация на 360 градусов.

·4) Работает с различными типами высокоточных форсунок: вы можете заменять форсунки вручную в соответствии с размером компонентов, что более удобно и эффективно для сокращения периода замены.

·5) Гуманизация дизайна, индивидуальные фидеры.

·6) ЖК-монитор, окно XP, ввод с клавиатуры и мыши, простота в эксплуатации (китайский/английский).

·7) Конструкция с замкнутым контуром: эффективно предотвращает влияние на точность движения оси машины ошибок механической передачи и нелинейных факторов, гарантирует точность монтажа в процессе монтажа.

·8)  Дорожка для печатной платы регулируется автоматически, подходит для монтажа однослойной, многослойной и мягкой печатной платы.

·9) Можно установить резисторы, конденсаторы, QFP, CFP, такие как 0402, 0603, 0805, 1206, 1812, 2010, 2512, светодиод (3528, 5050 и т. д.), SOT-23, SOT-89, SOT-223, SOT-252, SOP-8, SOP-14, SOP-16 и компоненты ИС (размер ИС до 16*12 мм, мелкий шаг более 0,5 мм, высота компонента менее 12 мм) с требуемой точностью.

·10) Простое программирование, занимает всего 2 минуты: Программирование автоматического визуального позиционирования.

·11) Поверхность этой машины изготовлена ​​из нержавеющей стали и изготовлена ​​из японского импортного высококачественного процесса порошкового напыления, который может сделать машину антикоррозионной, устойчивой к обесцвечиванию и долговечной.

Резюме структуры - устройство машины, система питания, визуальная система, электрическая система управления, система управления программным обеспечением, система управления движением, устройство ЖК-дисплея.

·12) Стандартизация упаковки обеспечивает безопасную транспортировку.

·13) Гарантия: Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненную сервисную поддержку, а также долгосрочную поставку по заводской цене. Мы предоставляем онлайн-вопросы и ответы на вопросы, поддержку по устранению неполадок и технические консультации.

Модель машины	С- 400-Л		С- 600-Л	С- 1200-ЛВ
Спецификация печатной платы
Макс. размер доски  (стандарт.мм)	720  х  360		800  х  360	1200  х 3 25
Спецификация размещения
Принцип выравнивания	Выравнивание  зрения  включено камера		Выравнивание зрения  вкл . камера	Выравнивание зрения  включено камера
№ головки размещения	4		6	6
Максимальная скорость размещения	15200CPH		25000 центов в час	280 00 копеек в час
Емкость питателя
Емкость подачи	Макс. 30  фидерных портов  (лента 8мм)		Макс. 30  фидерных портов  ( лента 8 мм)	Макс. 30  фидерных портов  (лента 8мм)
Механическая спецификация
Макс. подвижная зона ( шариковинтовая передача )	Ось X:  760 мм ;  Ось Y:  420 мм		Ось X:  800 мм ;  Ось Y:  420 мм	Ось X:  1200 мм ;  Ось Y:  420 мм
Поточное производство	Поддерживается  автоматический конвейер   система		Поддерживается  автоматический  конвейер  система	Поддерживается  автоматический  конвейер  система
Точность размещения	+/-0. 05 мм		+/-0. 05 мм	+/-0,05 мм
Программирование
Операционная система	на базе Windows XP		на базе Windows XP	на базе Windows XP
Язык поддержки	китайский,  английский		китайский,  английский	китайский,  английский
Программирование	Позиционирование зрения программирование (вариант импорта CSV)		Позиционирование зрения программирование (вариант импорта CSV)	Позиционирование зрения программирование  (вариант импорта CSV)
Физические характеристики
Приблизительный вес	700 кг		1000 кг	1200 кг
Размер машины  (ДхШхВ.ММ)	1150x 1050x 1 400		1300x 1380x 1410	2000x 11 5 0x 1 500
Требования к объекту
Давление воздуха	0,55 МПа		0,55 МПа	0,55 МПа
Стандартное напряжение	220 В (переменный ток)		220 В (переменный ток)	220 В (переменный ток)
Власть	18 00 Вт		20 00 Вт	2 0 00 Вт
