Используйте свой чип-монтажник, чтобы вставить радиальные компоненты.

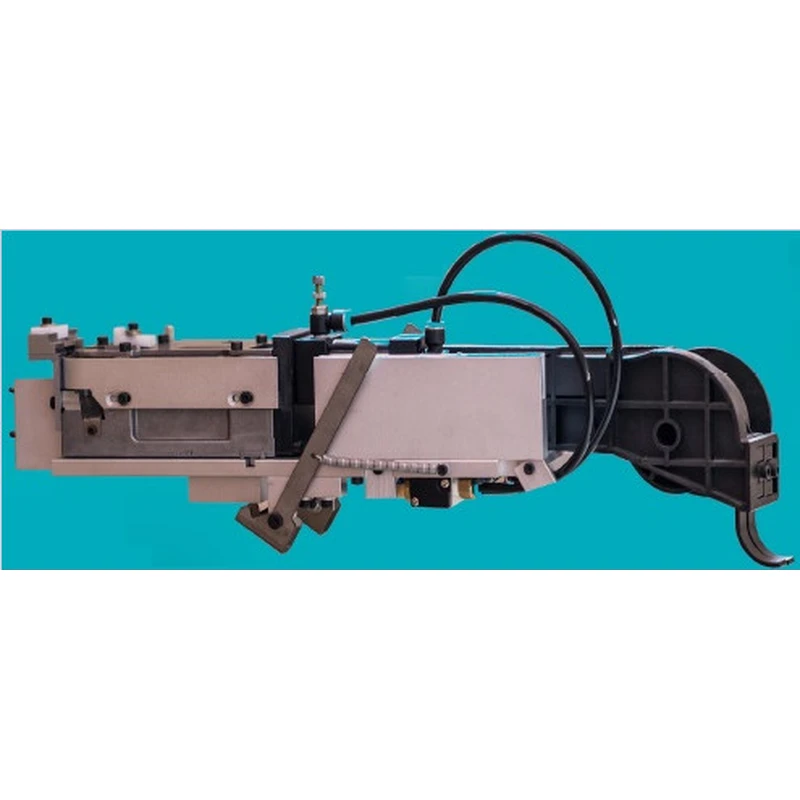

S-RF1001 Сквозное устройство подачи для монтажа
*S-RF1001 — это революционно новая концепция от Southern Machinery, которая позволяет размещать или вставлять компоненты как для поверхностного монтажа , так и для сквозного монтажа. Может адаптироваться к большинству установщиков.
Наш питатель может использовать машины Fuji , Juki , YAMAHA , MYDATA и других марок для вставки радиальных компонентов.
* Спецификация фидера :
1) Размер питателя (ДВХ): 550110130 мм
2) Режим привода: пневматический
3) Напряжение питания: 24 В постоянного тока/1 А
4) Давление воздуха и потребление: 0,4-0,6
5) Спа-вывод компонента ленты: 1,5~10,0 мм
6). Отверстие для транспортировки на расстояние: 12,7 мм/15 мм
7). Расстояние от транспортного отверстия до режущей кромки: 11 мм
8). Высота компонента ленты: макс. 35м
9). Диаметр корпуса компонента: макс. 18
10). Скорость: 0,5 сек./шт.
11). Вес фидера : прибл. 10 кг
Размеры упаковки ленты и компонентов, которые важны для *Размеры ленты и компонентов
радиальный питатель показан на рисунке. Пожалуйста, обратите внимание, что размеры,
показанные на чертеже, являются в основном минимальными или максимальными размерами.
Возможны и доступны многочисленные специальные конструкции для компонентов с
различными размерами в отношении размера, выводов и ленточной упаковки.
*Руководство по упаковке компонентов с радиальной свинцовой лентой
Применимо к бобинам, кассетам и контейнерам с боеприпасами (складная упаковка) для компонентов с радиальной свинцовой лентой. Для подачи последнего компонента в питатель требуется прицеп с лентой, имеющий как минимум 3 отверстия для подачи на конце ленты.
* Испытание на снятие компонентов с лентой на растяжение
Компоненты с лентой должны разматываться (катушка и кассета) или разворачиваться (боеприпасы) с усилием, не превышающим 5 ньютонов (17,9 унций). Испытание на растяжение следует применять, как показано на рисунке 43.
*Входной компонент сращивания ленты
может быть сращен с приемлемой сплайсинговой лентой. Рекомендуется использовать универсальную липкую ленту. Стыки не должны пересекаться с отверстиями для подачи ленты, а общая толщина ленты, включая ленту, выводы и стыки ленты, не должна превышать 1,5 мм (0,059 дюйма).
*Другая более сложная ссылка на машину :
S-7000 полностью автоматический инструмент для установки штифтов/
Радиальная автоматическая вставочная машина S-3000
Многофункциональная машина S-600-OF для поверхностного монтажа через отверстия
Автоматическая установка S-4000
