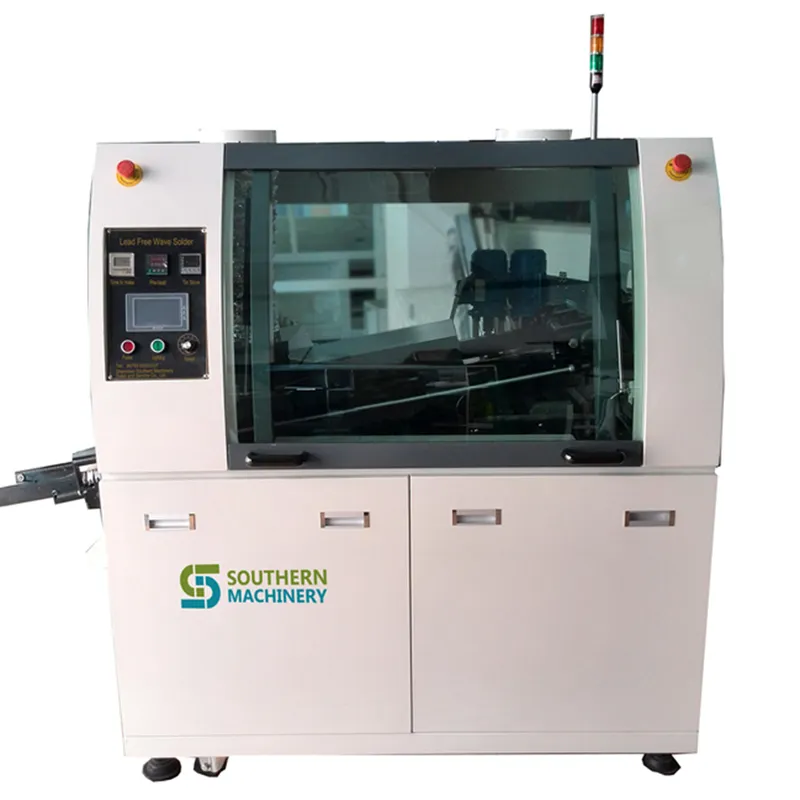

Машина для пайки волной припоя s-ws250 для сборки печатных плат

1）Убедитесь, что электрическая коробка имеет ослабленную линию и условия короткого замыкания;

2）проверьте трансмиссионную часть на наличие застрявших неопознанных предметов;

3) проверьте, нет ли в камере предварительного нагрева легковоспламеняющихся предметов и мусора;

4) проверьте давление воздуха от 4 до 7 кг/см или нет

5）проверьте, является ли трехфазный пятипроводный источник питания, заземляющий провод сопротивлением менее 10R;

6) проверьте гибкость поперечного цилиндра распылителя;

7） поставьте галочку напротив флюса, если есть флюс;

8）проверьте, фильтрует ли содержимое распылителя;

B Установка аппаратного обеспечения машины и инструкции

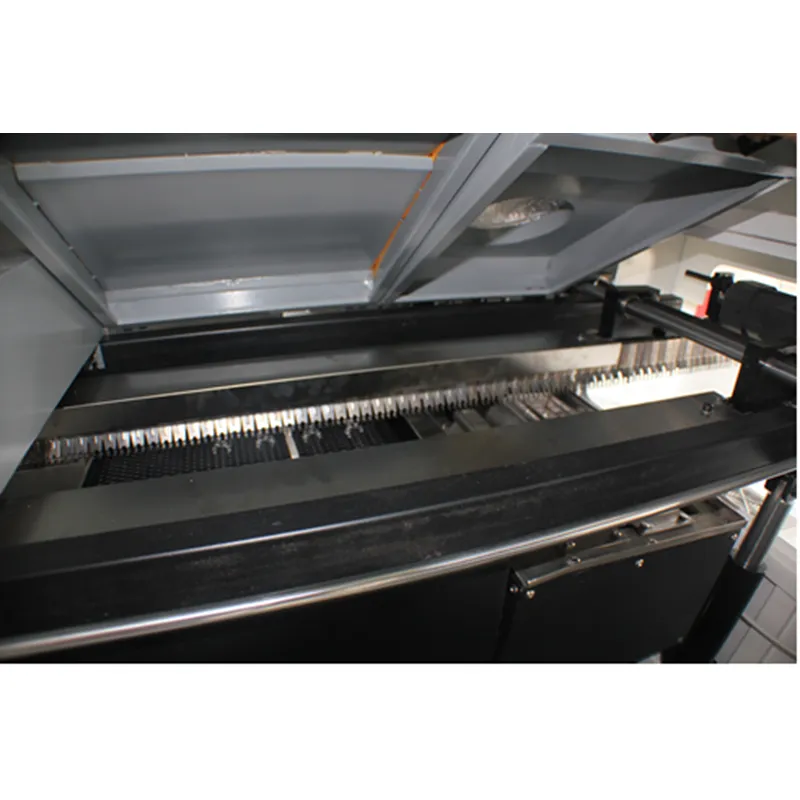

Установить импортную доску Конвейер

Возьмите конвейер импортной доски для установки стыковки, винт можно регулировать вверх и вниз по балансу.

Примечание: 1. Регулировка верхнего и нижнего уровня направляющей конвейера.

     2. Регулировка вертикального уровня направляющей конвейера

     3.Направляющая конвейера правая и левая регулировка

Должен позволить плоскости цепи конвейера импорта в прямую линию с когтем.

Установить водомасляный сепаратор

a. Сепаратор масла и воды установлен на стороне отверстия для импорта платы, где есть небольшое отверстие (выше есть два поперечных винта)

B. Подключите трубу, установка завершена.

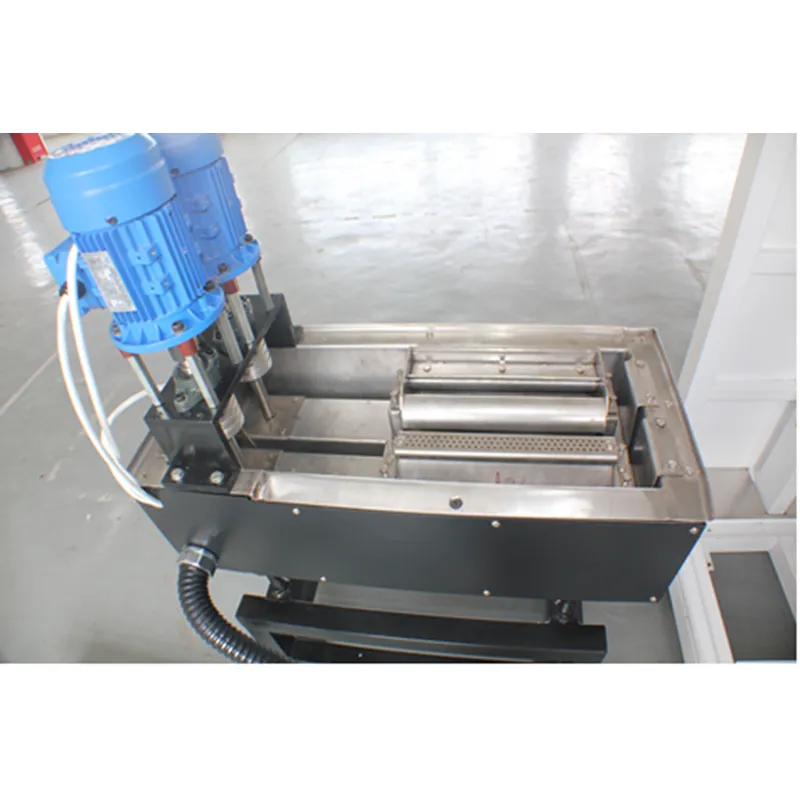

Установка печи с расплавленным оловом

А, рама жестяной печи устанавливается в положение жестяной печи внутрь и наружу.

B. Олово должно быть распределено по бокам и дну жестяной печи. (Во избежание горения пустой жестяной печи приводит к деформации)

C. Откройте оловянную печь для температуры нагрева

г. В процессе нагрева, когда олово плавится с обеих сторон жестяной печи, необходимо продолжать добавлять олово. Пока не наполнится.

д. Поверхность олова должна быть плоской на 5 мм, отличающейся от оловянной печи. Как лучшее состояние.

Следующая фигура

Примечание: 1. Первый спидер управления волной

      2.Спидер управления второй волной

      3.Регулировка высоты цепи

Примечание: 1. Отрегулируйте размер потребности в воздухе для распыления канифоли.

      2. Отрегулируйте размер потребности в воздухе для распыления канифоли по движущейся орбите.

Нажмите переключатель управления на панели управления

Меню мониторинга: загрузочный монитор будет отображаться, как показано ниже.

  Сенсорный экран и автоматическое мигание ；

 По названию компании в главное меню. Любой сенсорный экран для входа в следующее меню.

 Эта графика для работы

A：На этом изображении можно транспортировать, распылять, взмахивать, мыть, оловянную печь, вручную/

автоматически контролировать один за другим.

b：Жестяная печь автоматически запускается при включении ПК

c. Счетчик продукции начинает отсчет с первого куска печатной платы.

d：Отображение скорости транспортировки 。Оптический глазок U-образного типа не показан без

   обнаружение. ("U" светлые глаза при экспорте оборудования)

e：кнопка «Настройки» для входа в следующее меню.

 Это меню является основным меню настройки расстояния распыления, расстояния волны, пикового времени.

a： Расстояние распыления, значение настройки относится к расстоянию от светлых глаз до распылителя.

b: расстояние волны, значение настройки относится к расстоянию от светлых глаз до жестяной печи.

c: время волны, значение настройки относится к автоматическому состоянию времени гребня волны.
(Примечание: установленное значение является аналоговым значением, а не фактическим расстоянием и временем.)

 В панели управления подогревом и таблицей контроля температуры конфорки

a: SV: заданное значение,
b: PV: значение измерения.
c: OUT для выходных сигналов SSR

d: AT : Индикатор автоматического расчета PID

e: ALM1 : Индикатор будильника 1
f: ALM2 : Индикатор будильника 2
g: Функциональные клавиши кнопок SET.
h: Еще одна кнопка с тремя стрелками используется для установки значения.

обслуживание

1) Проверьте, есть ли смазка и гладкость трансмиссии;

2) Проверьте фиксированное положение системы передачи на предмет ослабления;

3) Проверьте, не деформирован ли зубец цепи;

4) Проверьте, нет ли в коробке предварительного нагрева мусора, пыли и застойного потока, очистите их;

5) Проверьте фильтр, снимите крышку флюса и очистите излишки остатков;

6) Проверьте, является ли система распыления распылителя однородной или нет, поперечный цилиндр гладким или нет;

7) Проверьте черный порошок оксида олова, шлака слишком много или нет;

8) Проверьте, стабильно ли олово для пайки плоской волной, снова тщательно очистите каждые 400 часов.

Внимание

1), Никогда не помещайте флюс в предварительно нагретую коробку и жестяную печь.

2) никогда не капает флюс на машины и оборудование с высокой температурой и электрической коробкой;

3) абсолютно не может быть неограниченным нагрев без добавления олова в жестяную печь;

4) линия заземления должна быть надежной;

5), оптимальная температура установки температуры жестяной печи до 260 ± 5 градусов;

6), лучшая скорость передачи: 0,8-1,3 м/мин.

7), лучшая температура предварительного нагрева, температура стороны сварки печатной платы: 100 ± 10 градусов.
