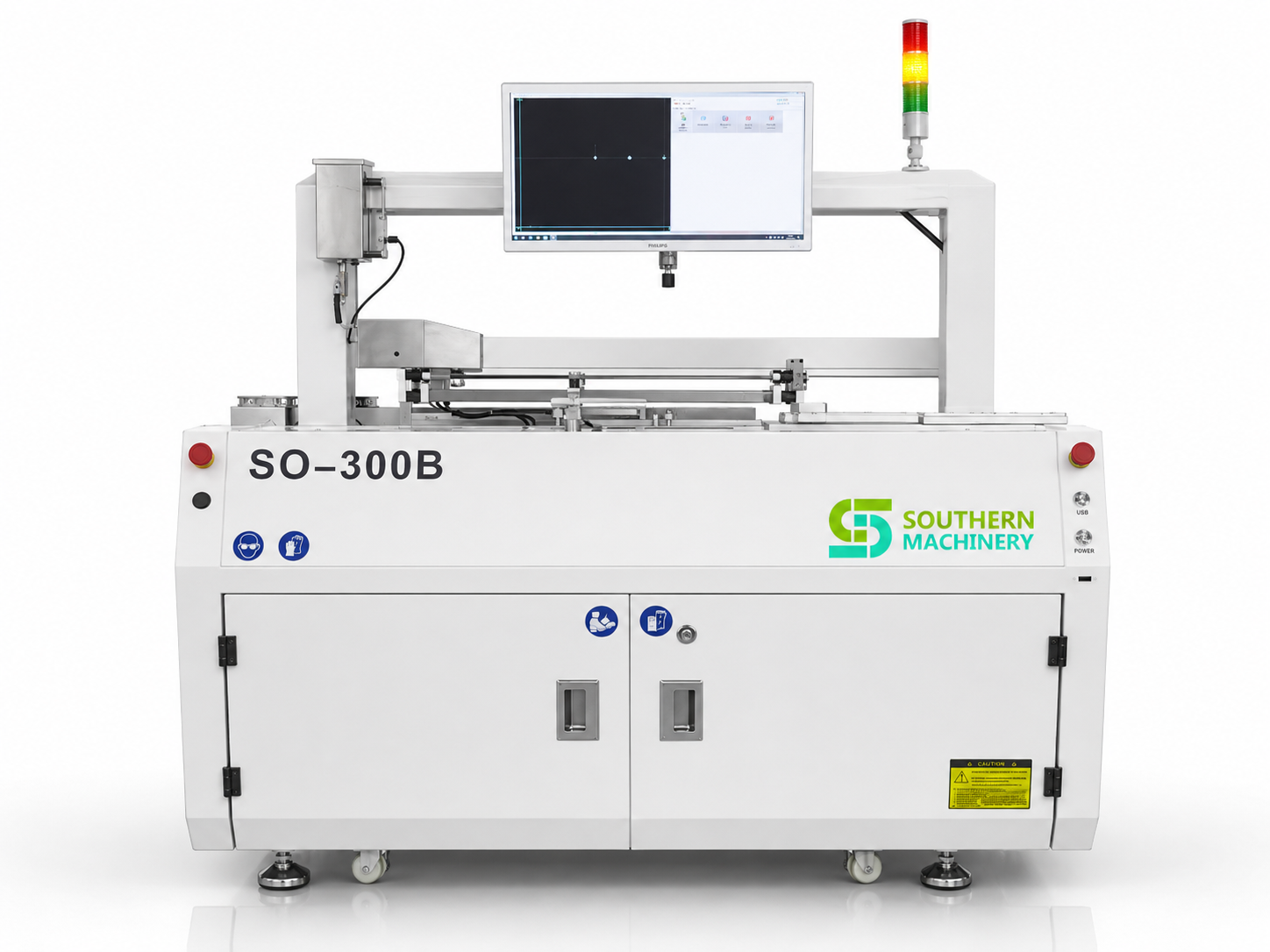

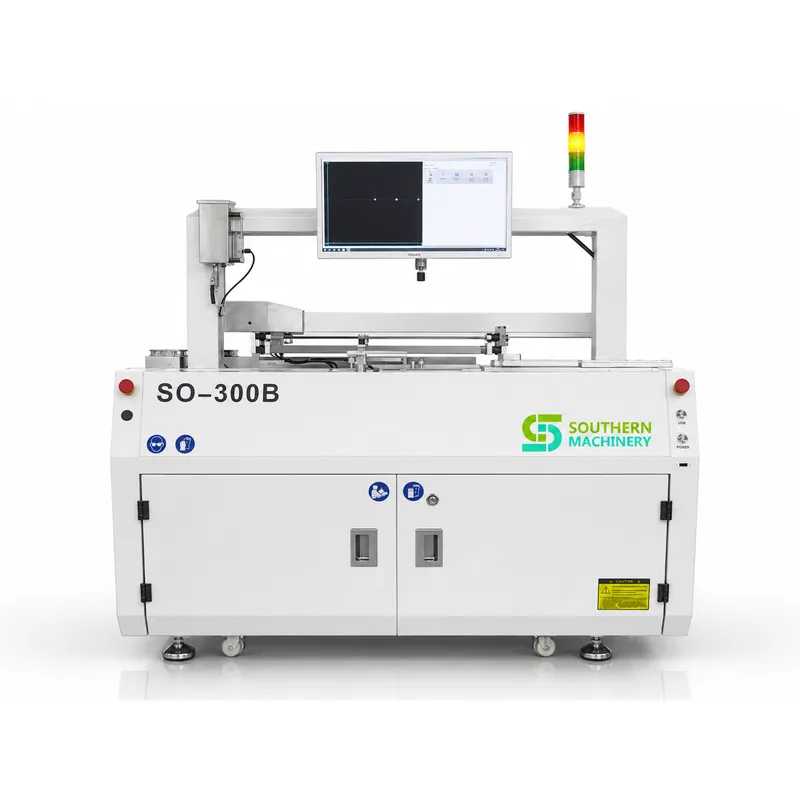

Máquina de Soldagem Seletiva Offline de Cabeçote Único SO-300B
A SO-300B é uma máquina compacta de soldagem seletiva offline desenvolvida para retrabalho de PCBs, produção de protótipos, fabricação em baixo volume e montagem THT flexível.
A aplicação seletiva de fluxo e a soldagem seletiva são integradas em uma única estação. A PCB se move sobre uma mesa XYZ programável enquanto o bico de fluxo e o cadinho de solda permanecem fixos.
Principais Características
Processo Integrado: Aplicação seletiva de fluxo e soldagem em uma plataforma compacta.
Alta Precisão: Precisão de posicionamento de ±0,1 mm.
Controle por PC: Programação de trajetória, velocidade, permanência, altura Z e altura da onda.
Gerenciamento de Receitas: Os parâmetros podem ser salvos para produção repetitiva.
Soldagem com N2: O aquecimento de nitrogênio auxilia a molhabilidade e a redução de escória.
Bicos Configuráveis: Cinco bicos padrão e opções personalizadas.
Projeto Offline Compacto: Adequado para reparo, protótipos e produção flexível.
Fluxo de Trabalho
Carregamento manual da PCB no dispositivo ou mesa.
Aplicação de fluxo conforme a trajetória programada.
Soldagem seletiva conforme o programa definido.
Descarregamento manual da PCB concluída.
Funções do Software
Software baseado em Windows 7 na configuração de referência
Programação sobre uma imagem digitalizada da PCB
Ajuste de velocidade e movimento vazio
Programação de tempo de permanência e altura Z
Ajuste da altura da onda
Armazenamento de receitas
Monitoramento de temperatura, velocidade e pressão
Especificações Técnicas
| Modelo | SO-300B |
|---|---|
| Tipo de Máquina | Máquina de soldagem seletiva offline de cabeçote único |
| Área Máxima de Soldagem | 300 × 250 mm, personalizável |
| Espessura da PCB | 0,2–6 mm |
| Borda da PCB | ≥3 mm |
| Carregamento e Descarregamento | Manual |
| Altura de Trabalho | 700 ±30 mm |
| Espaço Inferior da PCB | 30 mm |
| Eixos de Movimento | X, Y e Z |
| Controle de Movimento | Servomotor e motor de passo |
| Precisão de Posicionamento | ±0,1 mm |
| Bico de Fluxo | Válvula de jato seletivo |
| Capacidade do Tanque de Fluxo | 1 L |
| Número de Cadinhos | 1 |
| Capacidade do Cadinho | 15 kg |
| Controle de Temperatura | PID |
| Tempo de Fusão | 30–40 minutos |
| Temperatura Máxima | 350°C |
| Potência do Aquecedor | 1,2 kW |
| Bicos Padrão | 5 unidades: 4 mm × 3, 5 mm e 6 mm |
| Material dos Bicos | Aço-liga |
| Faixa de Temperatura N2 | 0–350°C |
| Consumo de N2 | 1–2 m³/h por bico |
| Alimentação Elétrica | 220 V monofásica, 50 Hz |
| Potência Geral | 3 kW |
| Potência de Operação | Aproximadamente 1 kW |
| Dimensões | 1100 × 790 × 1500 mm, incluindo a base |
| Peso Líquido | Aproximadamente 280 kg |
| Pressão de Ar | 3–5 bar |
| Fluxo de Ar | 8–12 L/min |
| Pressão de N2 | 3–4 bar |
| Fluxo de N2 | >2 m³/h |
| Pureza de N2 | >99,998% |
Aplicações
Soldagem seletiva de componentes PTH
Retrabalho e reparo de PCBs
Produção de protótipos
Produção THT de baixo volume e alta variedade
Estações offline próximas a linhas SMT e THT
Nota de configuração: A PCB, o dispositivo, os pontos de soldagem, o bico, o fluxo, a liga de solda e as condições de nitrogênio devem ser confirmados antes da configuração final.
