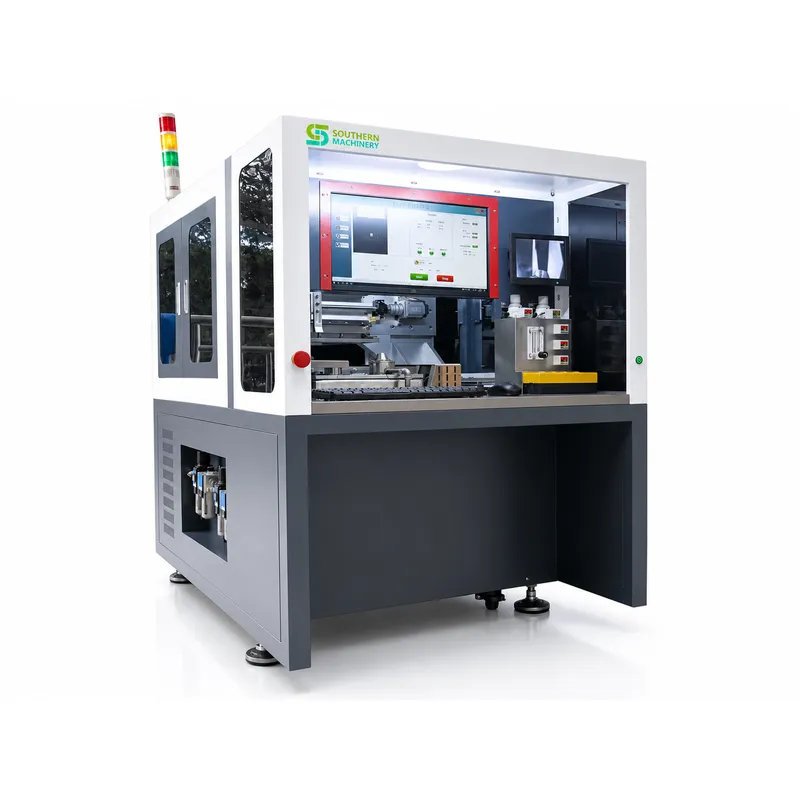

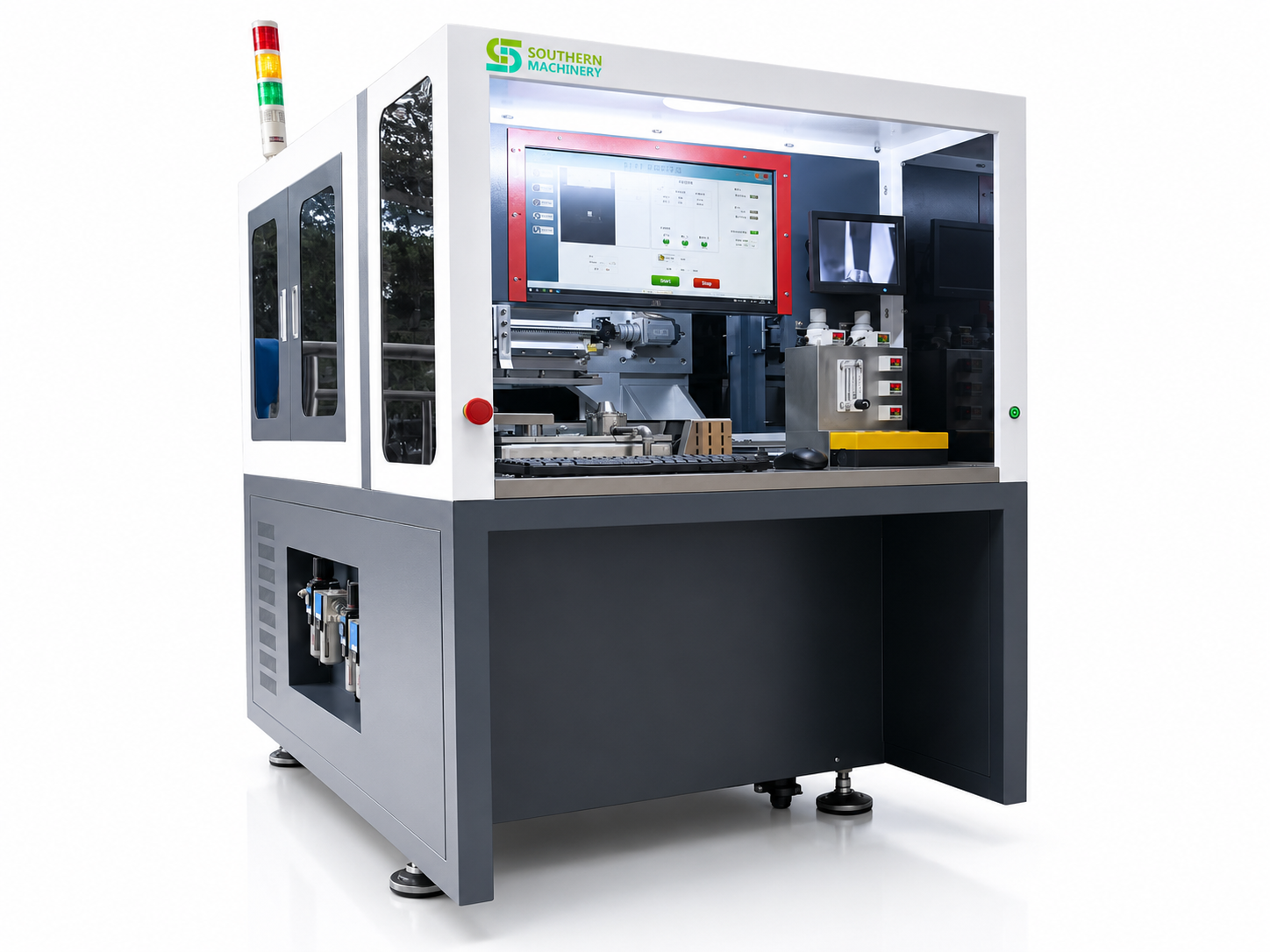

Máquina de Soldagem Seletiva Offline de Alta Velocidade SO-300
A SO-300 é uma máquina compacta de soldagem seletiva de cabeçote único, desenvolvida para retrabalho de PCBs, estações offline e produção THT flexível.
A aplicação seletiva de fluxo, o pré-aquecimento infravermelho inferior e a soldagem seletiva estão integrados na mesma máquina. A PCB é movimentada sobre os módulos fixos por uma mesa XYZ controlada por servomotores.
Principais Características
Processo Integrado: Fluxo, pré-aquecimento e soldagem em uma estação compacta.
Alta Precisão: Precisão de posicionamento de ±0,1 mm.
Controle por PC: Programação de trajetória, velocidade, tempo de permanência, altura Z e altura da onda.
Receitas de Produção: Os parâmetros podem ser armazenados por modelo de PCB.
Monitoramento por Câmera: Visualização em tempo real do processo de soldagem.
Pré-aquecimento IR: Aquecedor inferior de 3 kW com faixa de 25–240°C.
Gestão de Nitrogênio: Aquecimento de N2 em linha para apoiar a molhabilidade da solda.
Fluxo de Trabalho
Carregamento manual da PCB.
Aplicação seletiva de fluxo conforme a trajetória programada.
Pré-aquecimento infravermelho inferior.
Soldagem seletiva conforme o programa.
Descarregamento manual da PCB.
Funções do Software
Interface de controle em PC industrial
Programação utilizando imagem digitalizada da PCB
Ajuste de velocidade, permanência e movimento vazio
Programação da altura Z e altura da onda
Armazenamento de receitas
Monitoramento de temperatura, velocidade e pressão
Visualização do processo por câmera
Especificações Técnicas
| Modelo | SO-300 |
|---|---|
| Área Máxima de Soldagem | 300 × 300 mm, personalizável |
| Espessura da PCB | 0,2–6 mm |
| Carregamento e Descarregamento | Manual |
| Eixos de Movimento | X, Y e Z |
| Controle de Movimento | Servocontrole |
| Precisão de Posicionamento | ±0,1 mm |
| Sistema de Fluxo | Válvula de jato seletivo |
| Tanque de Fluxo | 1 L |
| Pré-aquecimento | Infravermelho inferior |
| Potência de Pré-aquecimento | 3 kW |
| Faixa de Temperatura | 25–240°C |
| Capacidade do Cadinho | 15 kg |
| Temperatura Máxima de Soldagem | 350°C |
| Tempo de Fusão | 60–90 minutos |
| Bicos Padrão | 5 unidades: 4 mm × 3, 5 mm e 6 mm |
| Alimentação | 220 V monofásica, 50 Hz |
| Potência Geral | 5 kW |
| Dimensões | 1220 × 1000 × 1450 mm, sem base |
| Peso Líquido | Aproximadamente 380 kg |
| Pressão de Ar | 3–5 bar |
| Pressão de N2 | 3–4 bar |
| Pureza de N2 | >99,998% |
Aplicações
Soldagem seletiva de componentes PTH
Retrabalho e reparo de PCBs
Produção THT de alta variedade
Produção de protótipos
Estações offline próximas a linhas SMT e THT
Nota: A configuração final deve ser confirmada de acordo com a PCB, o dispositivo de suporte, os bicos e os requisitos do processo.
