يعد نظام تنظيف PCBA المضمن SME5600 حلاً آليًا مبتكرًا لإزالة بقايا التدفق والملوثات من مجموعات لوحات الدوائر المطبوعة (PCBAs) بعد اللحام. تستخدم غسالة PCBA المضمنة هذه المنظفات القائمة على الماء والتجويف بالموجات فوق الصوتية لتنظيف PCBAs تمامًا ، مما يجعلها في حالة نقية قبل الطلاء المطابق أو التجميع النهائي.
مع تصميم نموذجي مضغوط ، فإن آلة تنظيف SME5600 PCBA لديها قدرة معالجة عالية تصل إلى 25-30 PCBAs في الساعة. يسمح نظام التحكم المتطور الخاص به بتعديل سرعة النقل ، ومستوى الطاقة فوق الصوتي ، وأوقات الغسيل ودرجة حرارة الماء ليناسب أنواع PCBA المختلفة. تولد محولات الطاقة فوق الصوتية المزدوجة المضادة للدوران موجات فوق صوتية تخلق فقاعات مجهرية تنفجر من الداخل لإخراج جميع ملوثات السطح دون الإضرار بالمكونات. يوفر نظام الترشيح 5 ميكرومتر إزالة مستمرة للملوثات وشطفًا نظيفًا.
الحد الأدنى من تدخل المشغل مطلوب حيث يتم تشغيل / تفريغ PCBA تلقائيًا. هذا يحسن الإنتاجية والجودة والاتساق. هيكل الفولاذ المقاوم للصدأ ، بما في ذلك الخزانات ، والحزام الشبكي ، وأجزاء أخرى متينة وطويلة الأمد.
يؤدي استخدام نظام تنظيف PCBA المضمن SME5600 إلى إطالة عمر PCBA عن طريق إزالة البقايا الأيونية التي يمكن أن تتسبب في الانتقال الكهروكيميائي. تم تحسين جودة وموثوقية تجميع ثنائي الفينيل متعدد الكلور من خلال إزالة التدفق الكامل والملوثات. يتم زيادة إنتاج الإنتاج نتيجة لنظافة PCBAs ، وعدد أقل من العيوب وتقليل إعادة العمل أو التوقف عن العمل.
آلة التنظيف SME5600 PCBA هي حل صديق للبيئة ومستدام يستخدم المنظفات المائية فقط. بالنسبة لمرافق تصنيع الإلكترونيات كبيرة الحجم ، تحقق SME5600 عائدًا سريعًا على الاستثمار من خلال تحسين كفاءة العملية ، وتقليل إعادة العمل وتوفير التكاليف مقارنة بأساليب التنظيف اليدوية. بشكل عام ، يعد نظام تنظيف PCBA المضمن SME5600 هو الحل الأمثل لزيادة نظافة PCBA والجودة والإنتاجية والإنتاجية.
المزيد من الصور يرجى النقر فوق ألبومات SMT THT
إذا كنت تبحث عن نموذج آلة ثلاثية الأبعاد ، يرجى النقر فوق SMT Machine 3D Drawing
أبحث عن كتالوج آلة SMT ، يرجى النقر فوق كتالوج SMT Machine
اتصل لمناقشة آلة SMT ، يرجى النقر فوق WhatsApp SMT
أرسل بريدًا إلكترونيًا إلى أخصائي SMT ، يرجى النقر فوق أخصائي SMT

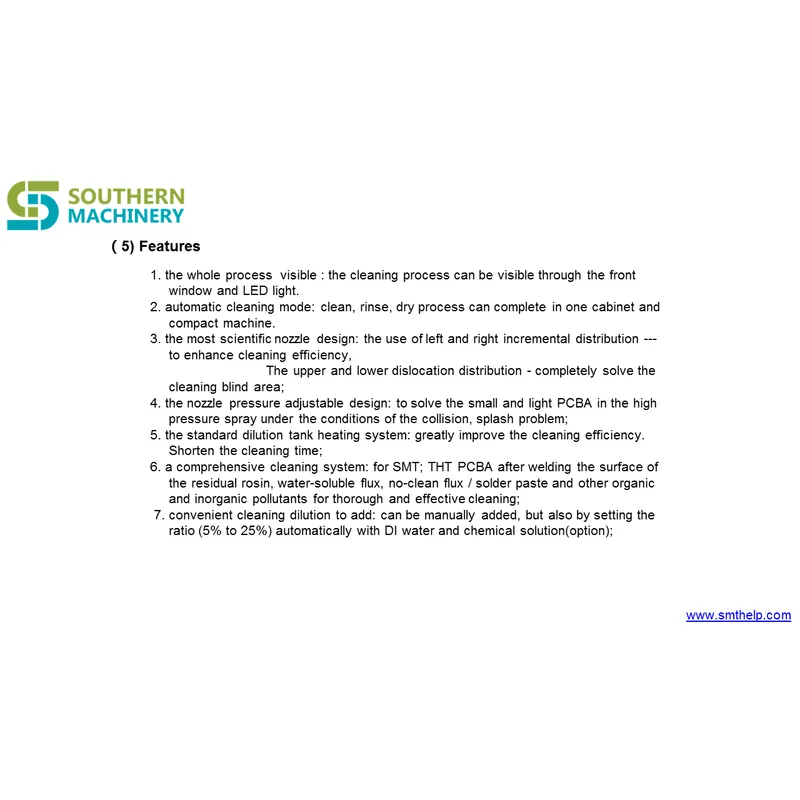

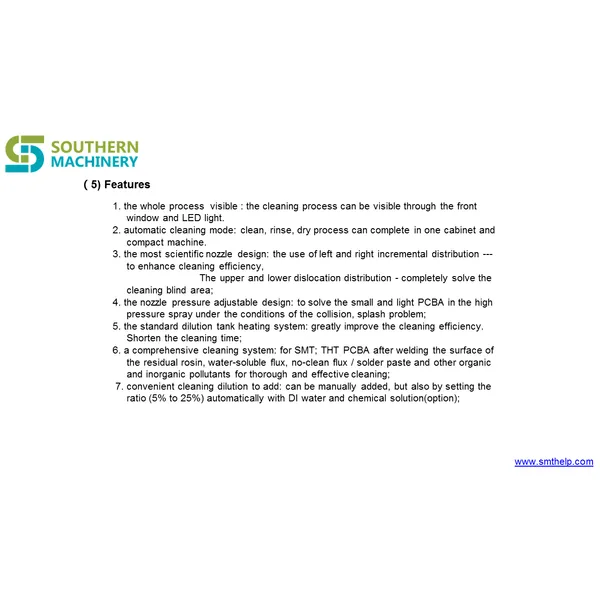

سمات1.Through clean rosin flux, water-soluble flux, non-clean flux, solder paste, and other organic and inorganic contaminations on PCBA.
2.2-layers cleaning basket: 610mm(L) ×560mm(W) × 100mm(H) x2 layers.
3.State of the process is visible through a large observation window.
4.Clean detergent heat system heat cleaning detergent to a certain temp, raise cleaning efficiency and reduce clean time.
5.Easy operation interface, quick setting clean parameters. Different passwords can be set.
6.Inner filter makes detergent used repeated. Real-time measure DI water resistivity and monitoring cleaning effect. The resistivity range is 0~18 MΩ.

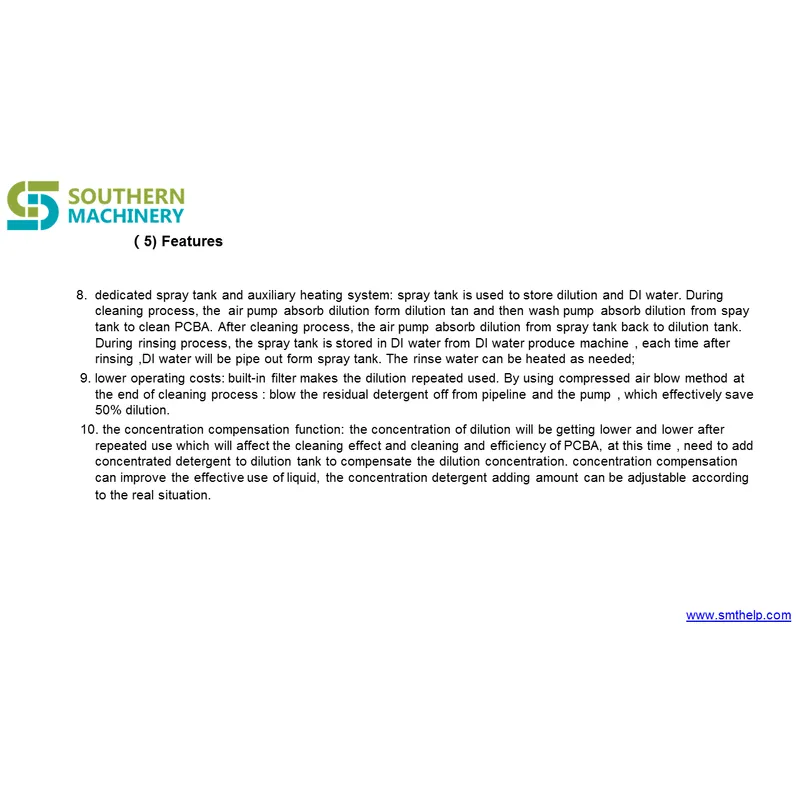

7.المنظفات المتبقية في المضخة والأنابيب يتم تفجيرها بواسطة الهواء المضغوط وتتدفق مرة أخرى إلى خزان التنظيف. توفر هذه الوظيفة المنظفات بنسبة تصل إلى 50٪.
8 نظافة عالية المستوى ، تلوث أيوني يلبي تمامًا متطلبات IIPC-610D I class.
9. هيكل SUS304 تماما ، حازم جدا وجذاب.
نظرة عامة على آلة تنظيف PCBA SME5600
SME5600 آلة تنظيف PCBA نافذة مرئية
SME5600 طريقة تنظيف آلة تنظيف PCBA
SME5600 آلة تنظيف PCBA صندوق التحكم
SME5600 سلة تنظيف آلة تنظيف PCBA
SUS 304 هيكل من الفولاذ المقاوم للصدأ بما في ذلك
تركيبات PCBA Fixture البعد الكلي: 610mm * 560mm * 480mm
أكبر أبعاد PCBA: 560mm * 550mm * 130mm
أصغر أبعاد PCBA: 80mm * 50mm ، حتى 200 قطعة
SME5600 عملية تنظيف آلة تنظيف PCBA
المنظفات الكيميائية النظيفة —- شطف الماء DI —- التجفيف بالهواء الساخن
أعلى / وسط / سفلي ٣٦٠ درجة قضبان رش قابلة للدوران ، وسلة تنظيف طبقتان

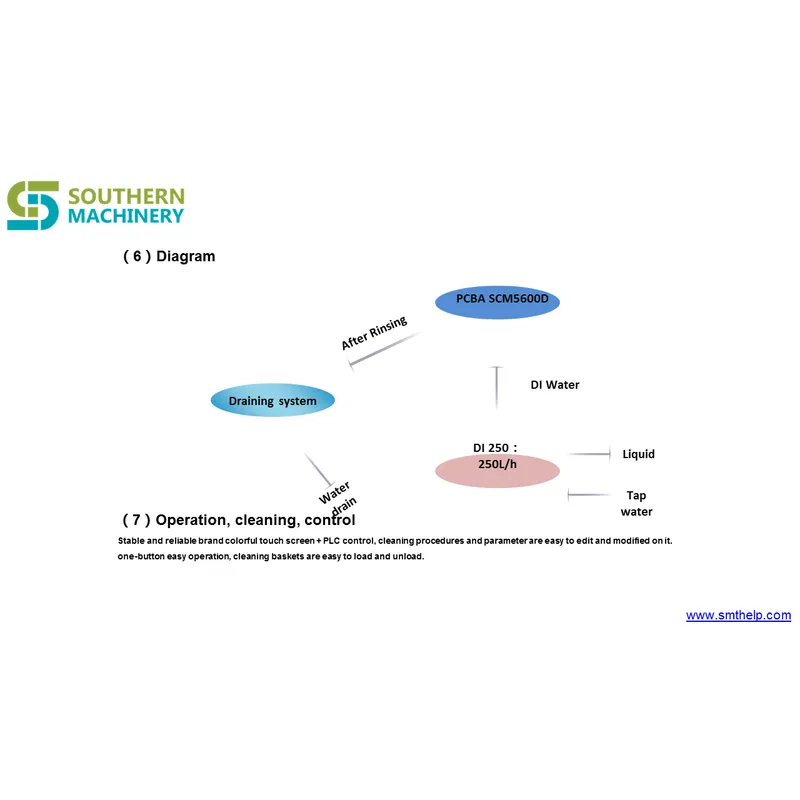

SME5600 مخطط تدفق آلة تنظيف PCBA
بشكل عام ، وقت عملية التنظيف هو 40-60 دقيقة إجمالاً ، في ظل ظروف خاصة وفقًا للوضع الفعلي
وقت التنظيف: 10-20 دقيقة ؛ درجة حرارة التنظيف: 40 - 60
وقت الشطف: 1-2 دقيقة ، شطف 3-5 مرات ؛ شطف درجة الحرارة: 70-75
وقت التجفيف: 20-30 دقيقة ، درجة حرارة التجفيف: 70 -95 ℃ ،
SME5600 طريقة تنظيف آلة التنظيف PCBA
SME5600 نتيجة تنظيف آلة تنظيف PCBA
تخصيص

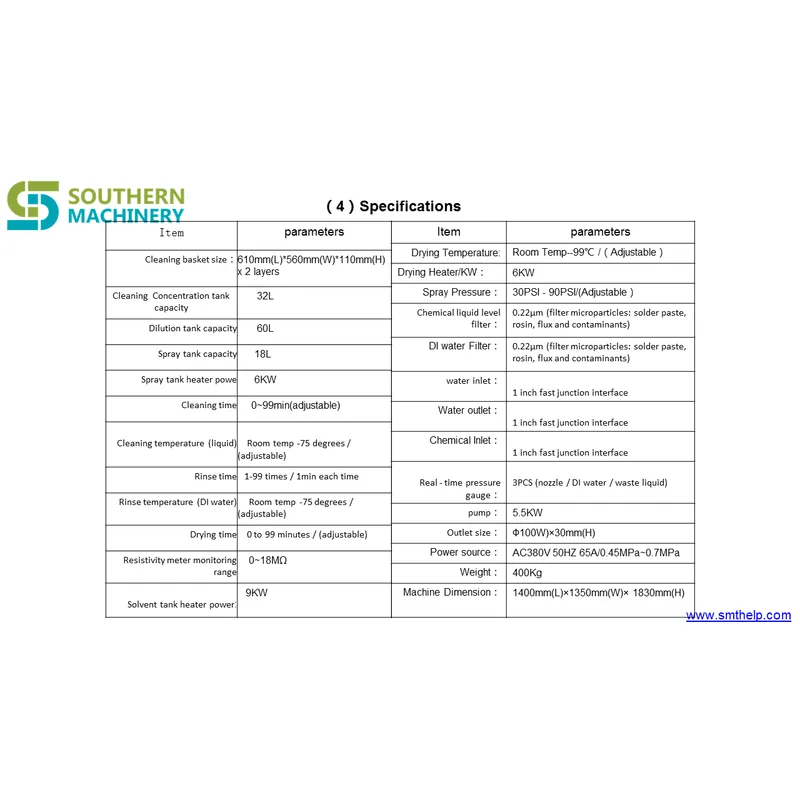

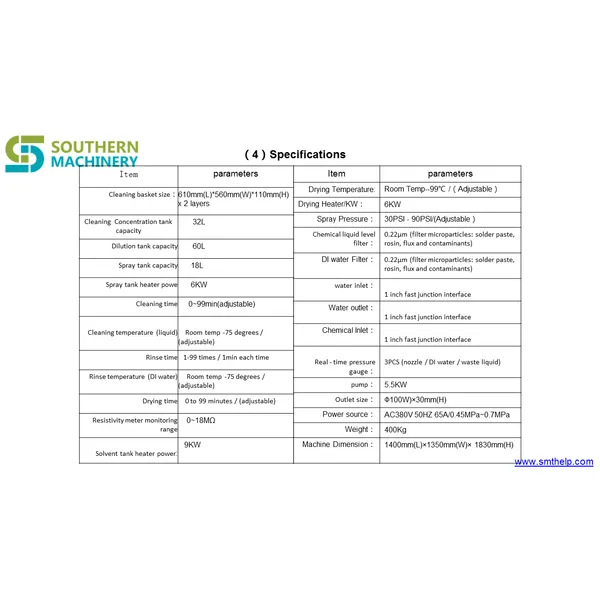

| لا. | غرض | حدود | لا. | غرض | حدود |
| 1 | حجم سلة التنظيف | 610 مم (L) * 560 مم (عرض) * 100 مم (ارتفاع) × 2 طبقات | 14 | سخان التجفيف / KW | 6 كيلو واط |
| 2 | سعة خزان السائل | 30 لتر | 15 | ضغط الرش | 30PSI - 80PSI / (قابل للتعديل） |
| 3 | سعة خزان التخفيف | 60 لتر | 16 | مرشح مستوى السائل الكيميائي | 0.22 ميكرومتر (معجون لحام الجسيمات الدقيقة المرشح ، الصنوبري ، التدفق والملوثات) |
| 4 | سعة خزان الرش | 18 لتر | 17 | فلتر مياه DI | 0.22 ميكرومتر (معجون لحام الجسيمات الدقيقة المرشح ، الصنوبري ، التدفق والملوثات) |
| 5 | سخان الخزان المؤقت | 6 كيلو واط | 18 | مدخل المياه | 1 بوصة واجهة تقاطع سريع |
| 6 | وقت التنظيف | 0 ~ 99 دقيقة (قابل للتعديل) | 19 | مخرج المياه | 1 بوصة واجهة تقاطع سريع |
| 7 | درجة حرارة السائل | درجة حرارة الغرفة -75 ℃ / (قابل للتعديل) | 20 | مدخل كيميائي | 1 بوصة واجهة تقاطع سريع |
| 8 | وقت الشطف | 1-99 مرة / 1 ~ 2 دقيقة في كل مرة | 21 | مقياس الضغط في الوقت الحقيقي | 3 قطعة (فوهة / ماء DI / سائل نفايات) |
| 9 | شطف درجة حرارة الماء | درجة حرارة الغرفة -75 ℃ / (قابل للتعديل) | 22 | مضخة | 5.5 كيلو واط |
| 10 | وقت التجفيف | 0 إلى 99 دقيقة / (قابل للتعديل) | 23 | حجم منفذ الهواء | Φ100XH30 (مم) |
| 11 | نطاق مراقبة مقياس المقاومة | 0 ~ 18 مΩ | 24 | مصدر الطاقة | AC380V 50HZ 65A / 0.45MPa ~ 0.7MPa |
| 12 | سخان خزان السائل | 9 كيلو واط | 25 | وزن | 600 كجم |
| 13 | درجة حرارة التجفيف | درجة حرارة الغرفة 99 ℃ / قابلة للتعديل） | 26 | أبعاد الآلة | 1300 مم (L) * 1200 مم (عرض) * 1850 مم (ارتفاع) |
