sme5200 pallete Cleaning machine fixture fixture - شريك مصنع سمارت إي إم إس

sme5200 pallete تنظيف آلة لاعبا اساسيا منظف

تستخدم آلة تنظيف تركيبات SME5200 لتنظيف الشحوم والتدفق والغبار على سطح جميع أنواع تركيبات SMT ، صينية ، مبرد فرن إعادة التدفق ومرشح ، مخلب فرن اللحام الموجي ، سلاسل ، وشبكات ... إلخ.
يتكون SME5200 من وحدة غسيل ووحدة شطف ووحدة تجفيف ووحدة سلة تنظيف دوارة ووحدة تحكم.
ضع تركيبات SMT الترابية على سلة التنظيف ، واضبط معلمات التنظيف ، وسوف تكمل الماكينة تلقائيًا عملية الغسيل والشطف والتجفيف بمجرد الضغط على مفتاح البدء.

$\"\"$ $\"\"$

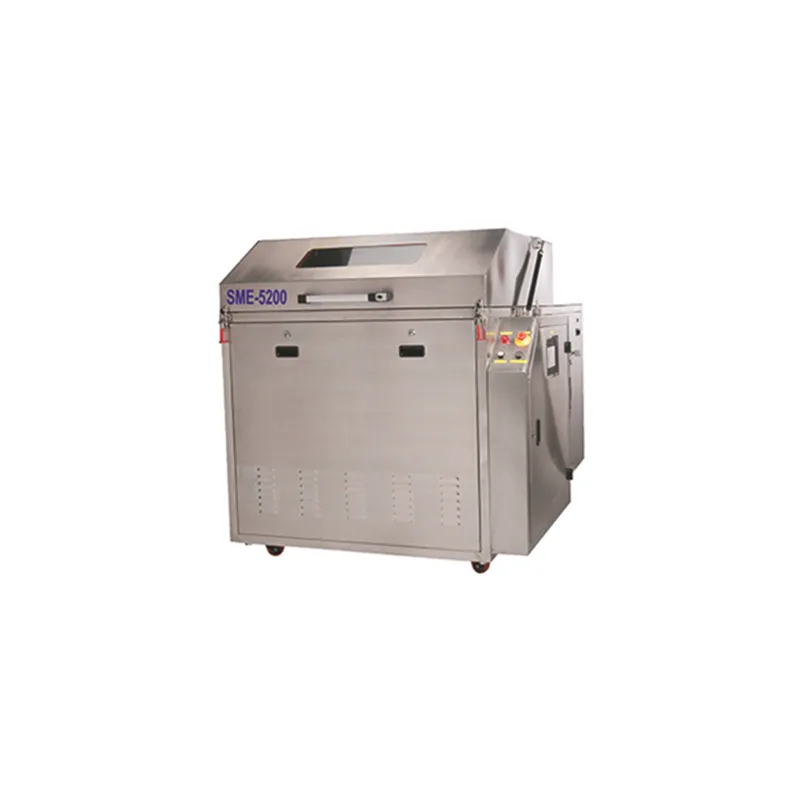

SME5200 منظف تركيبات آلة تنظيف الباليت

ميزة

تستخدم آلة تنظيف تركيبات SME5200 لتنظيف الشحوم والتدفق والغبار على سطح
جميع أنواع تركيبات SMT ، صينية ، مبرد فرن إعادة التدفق ومرشح ، مخلب فرن اللحام الموجي ، سلاسل ، وشبكات ... إلخ.
يتكون SME5200 من وحدة غسيل ووحدة شطف ووحدة تجفيف ووحدة سلة تنظيف دوارة ووحدة تحكم.
ضع تركيبات SMT الترابية على سلة التنظيف ، واضبط معلمات التنظيف ،
وسوف تكمل الماكينة تلقائيًا عملية الغسيل والشطف والتجفيف بمجرد الضغط على مفتاح البدء.
التركيبات بعد التنظيف نظيفة وجافة للغاية وجاهزة للاستخدام في أي وقت.

المزيد من الصور يرجى النقر فوق ألبومات SMT THT

إذا كنت تبحث عن نموذج آلة ثلاثية الأبعاد ، يرجى النقر فوق SMT Machine 3D Drawing

أبحث عن كتالوج آلة SMT ، يرجى النقر فوق كتالوج SMT Machine

اتصل لمناقشة آلة SMT ، يرجى النقر فوق WhatsApp SMT

أرسل بريدًا إلكترونيًا إلى أخصائي SMT ، يرجى النقر فوق أخصائي SMT

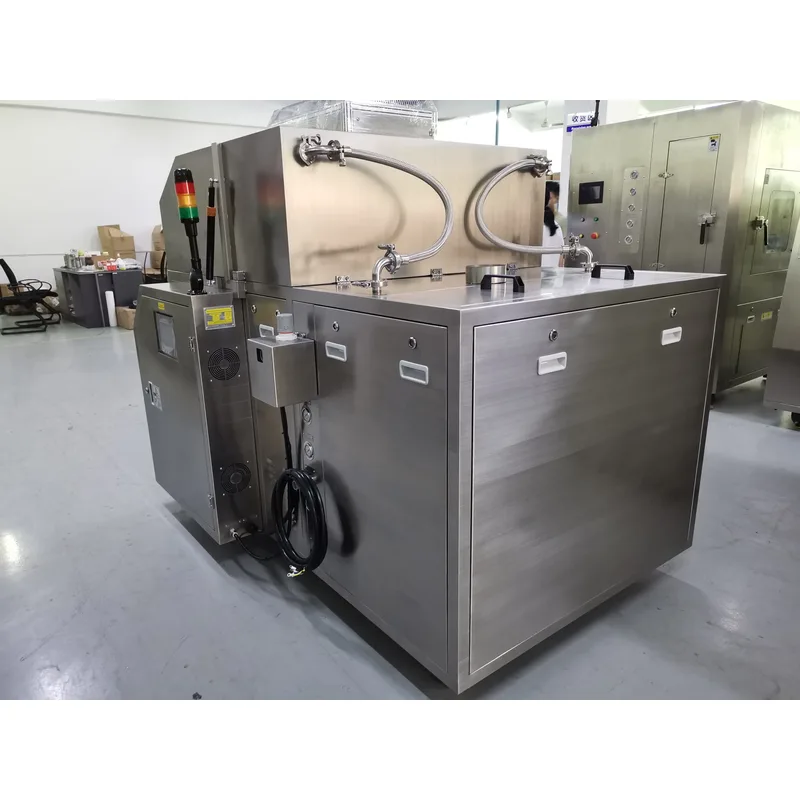

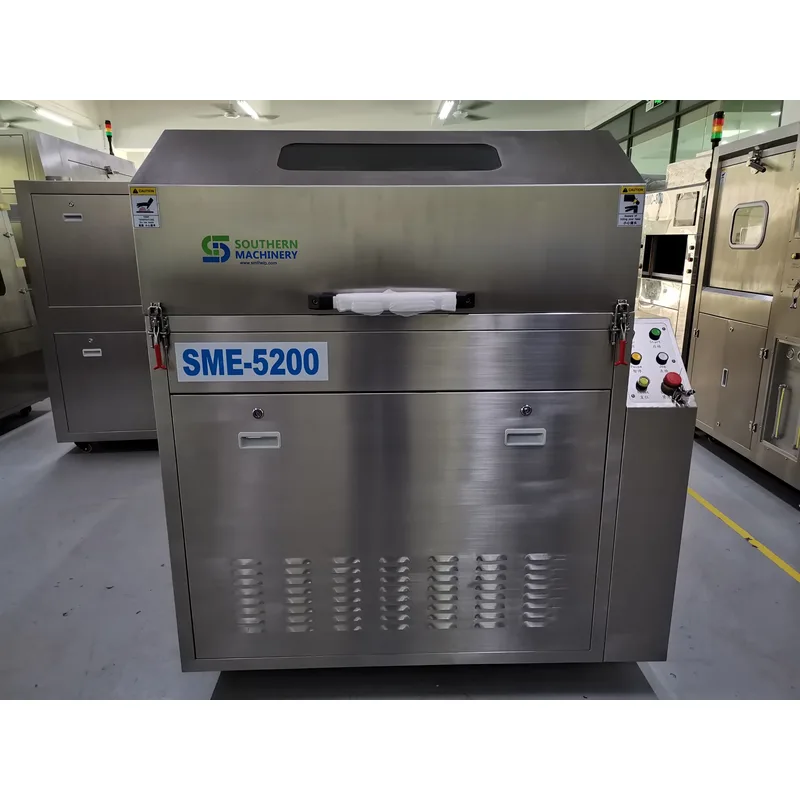

SME5200 Fixture cleaning machine 2 نظرة عامة على آلة تنظيف تركيبات SME5200

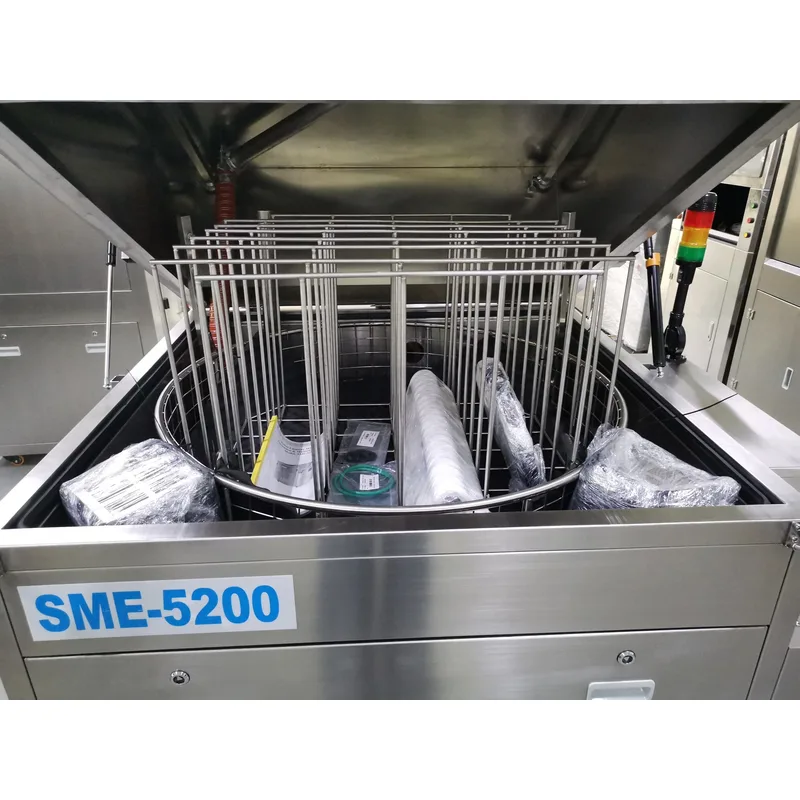

SME5200 Fixture cleaning machine 3 سلة التنظيف

أ. سلة تنظيف دائرية بقطر 1 متر ، تركيبات نظيفة للدفعات ، سلة تدور أثناء عملية التنظيف والشطف والجفاف

ب- شطف-شطف- جاف ، إجمالي وقت العملية 30 ~ 40 دقيقة

Pumps and air blower مضخات ومنفاخ هواء

أ. جودة عالية ، مضخات تنظيف تدفق كبير

منفاخ معدل التدفق العالي ، يقلل من وقت جفاف الهواء الساخن

Liquid & water tank,SUS304pipes خزان السائل والماء ، أنابيب SUS304

أ. مجموع آلة SUS304

ب- تعبئة السوائل / الماء وتصريفها تلقائيًا

ج- خزان السائل وخزان المياه ونظام الأنابيب المنفصل

D. التنظيف والشطف ، يتم فصل قضيب الرش والأنابيب

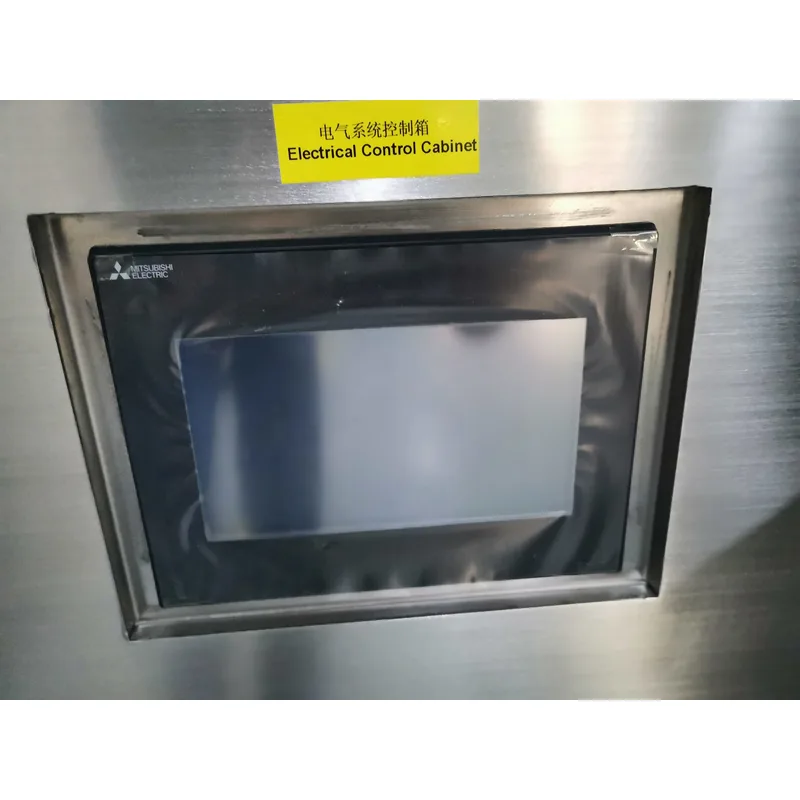

نظام التحكم

أ. الأجهزة الكهربائية الشهيرة: Mitsubishi PLC ، لوحة اللمس ، المخترع ،
موصل Schneider ، المرحل ، صمام الملف اللولبي CKD ، وحدة الطاقة OMRON

ب. نظام إمداد وتوزيع للطاقة معزول ومحمي

تصفية صرخة

مصفاة فلتر لشطف الفولاذ المقاوم للصدأ الخاص بها والذي يمكن تنظيفه بانتظام

مرشح للتنظيف إجمالي 5 قطع ، معدل الاستبدال عادة في 15 إلى 30 يومًا ، ويعتمد على حالة التنظيف واجهة التشغيل الإنجليزية. أنابيب التنظيف والشطف مجهزة بأجهزة استشعار الضغط. عندما تكون أعلى أو أقل من القيمة المحددة ، سيكون الجهاز بمثابة إنذار. هذا يمكن أن يحمي الجهاز ، ويذكر للصيانة.

سلة حامل البليت حسب الطلب

حالة التنظيف

SME5200-Fixture-cleaning-machine نتائج المحاكمات

مخطط تدفق عملية تنظيف التركيبات

تخصيص

أغراض	وصف	مواصفات SME5200	ملحوظة
1	حجم سلة التنظيف	￠ 1000 مم × ارتفاع 200 مم
2	تنظيف سعة خزان السوائل	80 لتر	سائل تنظيف
3	سعة خزان الشطف	80 لتر	ماء نقي
4	طريقة التنظيف	تنظيف بالرش العلوي ، السفلي ، الأمامي	تغطية كاملة 720 درجة
5	طرق التجفيف	قطع الهواء المضغوط ، الهواء الساخن جاف	نظيف وسريع
6	مرشح التنظيف	شاشة التصفية من الدرجة 1 ： 2mm لحماية المضخة	استخدام أعلى للسائل
		درجة 2 ： 100um مرشح تصفية الجزيئات الصلبة	توفير تكلفة العملية بشكل كبير
		جوهر مرشح الصف 3 ： 20um لتدفق المرشح.
7	شطف الفلتر	شاشة مرشح درجة 1: 2 مم لحماية المضخة	إعادة تدوير المياه
7	شطف الفلتر	درجة 2: شاشة مرشح 100um لتصفية الجسيمات الصلبة
8	وقت نظيف	3 ~ 20 دقيقة
9	وقت الشطف	1 ~ 2 دقيقة
10	وقت جاف	10 ~ 20 دقيقة
11	طاقة مضخة التنظيف / الشطف	2.2 / 1.1 كيلو واط
12	قوة المنفاخ	3.7 كيلو واط
13	مضخة الحجاب الحاجز	هوائي ، 1 بوصة	إضافة السوائل وتصريف السوائل تلقائيًا
14	تسخين سائل	9KW ، درجة حرارة الغرفة ~ 90 ℃
15	تسخين الهواء الساخن	9KW ، درجة حرارة الغرفة ~ 90 ℃
16	محرك دوار	400 واط.
17	حجم فتحة التهوية	120 × 30 ملم Φ
18	مزود الهواء	0.5 ~ 0.7 ميجا باسكال ، 800-1000 لتر / دقيقة
19	إمدادات الطاقة	380 فاك ، 3 ص ، 50/60 هرتز ، 34 كيلووات	13KW أثناء التشغيل العادي
20	حجم الآلة	1380 ملم (طول) × 2000 ملم (عرض) × 1400 ملم (ارتفاع)
21	الوزن الصافي للآلة	600 كجم
