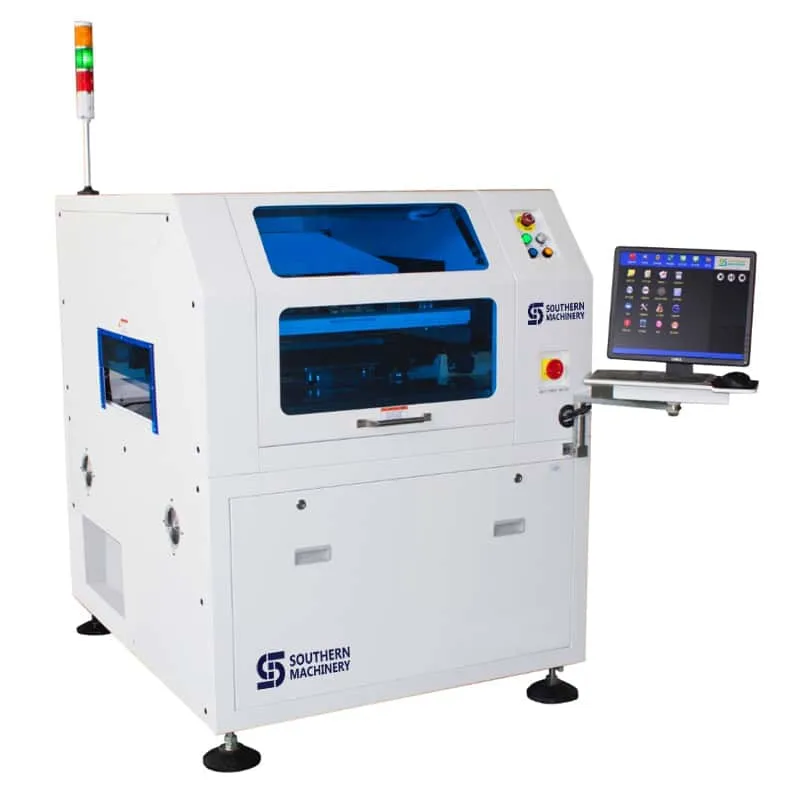

Spécification de l'imprimante d'écran automatique SP-1008
| Précision de la position de répétition : ± 0,01 mm |
| Précision d'impression : ±0,025 mm |
| Temps de cycle : <9s (exclure l'impression et le nettoyage) |
| Changement de produits :<5min |
| Taille du pochoir d'écran : Min 470*370mm, Max 737*737mm, Épaisseur 20-40mm |
| Taille du circuit imprimé : 400 x 310 mm maximum ; Min 50*50mm ; Épaisseur 20-40mm |
| Taux de gauchissement des PCB :<1 % (longueur diagonale comme référence) |
| Taille du bas de la planche : 10 mm |
| Taille du bord du panneau : 3 mm |
| Hauteur transport : 900±40mm |
| Sens du transport : L à R, R à L, R à R, L à L |
| Vitesse de transport :100-1500mm/sec (contrôle programmable) |
| Emplacement de la carte : système de support/système de serrage |
| Tête d'impression: lame de pression de couteau de commande de moteur d'association droite, réglage de la taille de pression de la liberté |
| Vitesse du grattoir :10-150mm/sec |
| Pression du racleur : 0-15 kg |
| Angle de grattoir : 60°(Standard)/55°/45° |
| Type de grattoir : grattoir en acier (d'autres peuvent être personnalisés) |
| Vitesse de séparation du pochoir : 0,01-10 mm/sec |
| Méthode de nettoyage : Nettoyage à sec, humide ou sous vide (programmable n'importe quelle combinaison) |
| Plage de réglage du tableau : X : ±4 mm ; Y : ±6 mm ; θ ：±2 ° |
| Type de point de référence image : Référence géométrique standard, Plaque de soudure/trou d'ouverture |
| Pression atmosphérique : 4-6 kg/cm2 |
| Consommation d'air : env. 0.07m3/minute |
| Méthode de contrôle : Contrôle PC |
| Alimentation : CA : 220±10 %, 50/60Hz 1Ф2.5KW |
| Dimensions de la machine : 1400*1200*1450mm(L*W*H) |
| Poids : environ : 1 000 kg |
| Température de fonctionnement : -20 ℃ à +45 ℃ |
| Humidité de fonctionnement : 30 % à 60 % |
