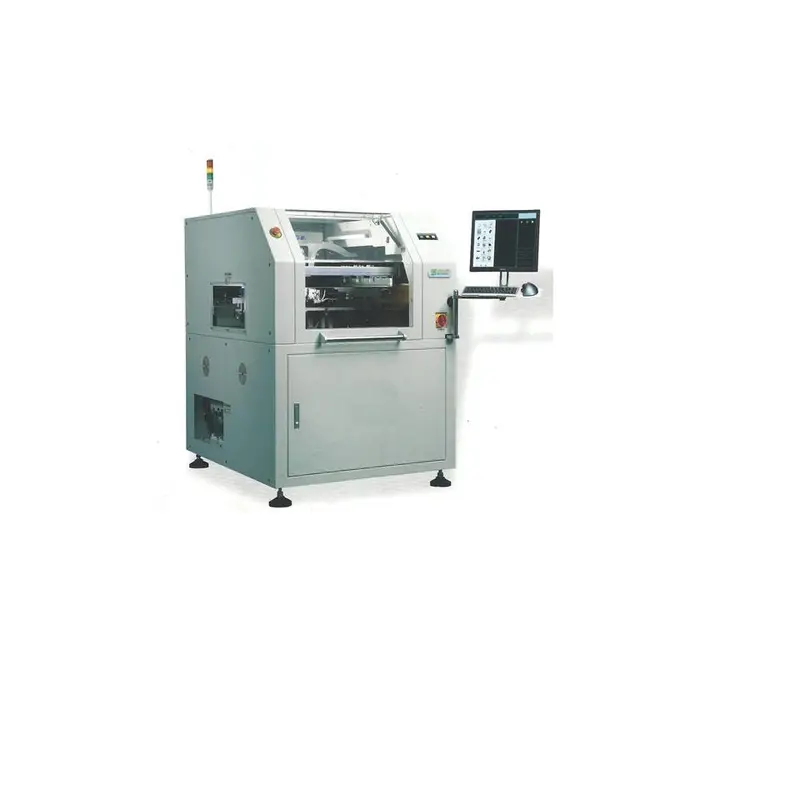

Imprimante d'écran SMT entièrement automatique pour PCB
Cet équipement est une machine d\'impression de haute précision conçue pour la sérigraphie ou l\'impression au pochoir de haute précision dans l\'industrie SMT.
applicable à : téléphone portable, communication, TV LCD, STB, électronique de véhicule, équipement d\'alimentation médicale, aérospatiale et aviation, en plus des produits électroniques généraux
SYSTÈME
○Système de positionnement automatique du pochoir
○ Interface d\'opération d\'hommisation (enseignée par les notes du logiciel).
Spécification :
Cadres de pochoir | 470X380-737*737mm |
Serrage de pochoir | Soupape d\'air |
Positionnement du pochoir | Automatique |
Taille du circuit imprimé | 50*50-400X340mm |
Épaisseur du PCB | 0.4-5.0mm |
Direction des transports | Gauche - Droite, Droite - Gauche |
Vitesse de transport | Moteur pas à pas, contrôle de programme 100-1500 mm/s |
Poids du circuit imprimé | 0-3KG |
Hauteur de transport | 900+-40mm |
Précision d\'impression | ±0,025 mm |
Précision de répétition | ±0.01mm |
Source d\'air | 4.5-6kg |
Source de courant | Monophasé 220V, 50/60Hz 100W |
Methode de CONTROLE | Contrôle PC |
Système opérateur | Windows XP |
Dimension | L 1140 XW 1360 XH l500mm |
Poids de la machine | Environ : 1 000 kg |
