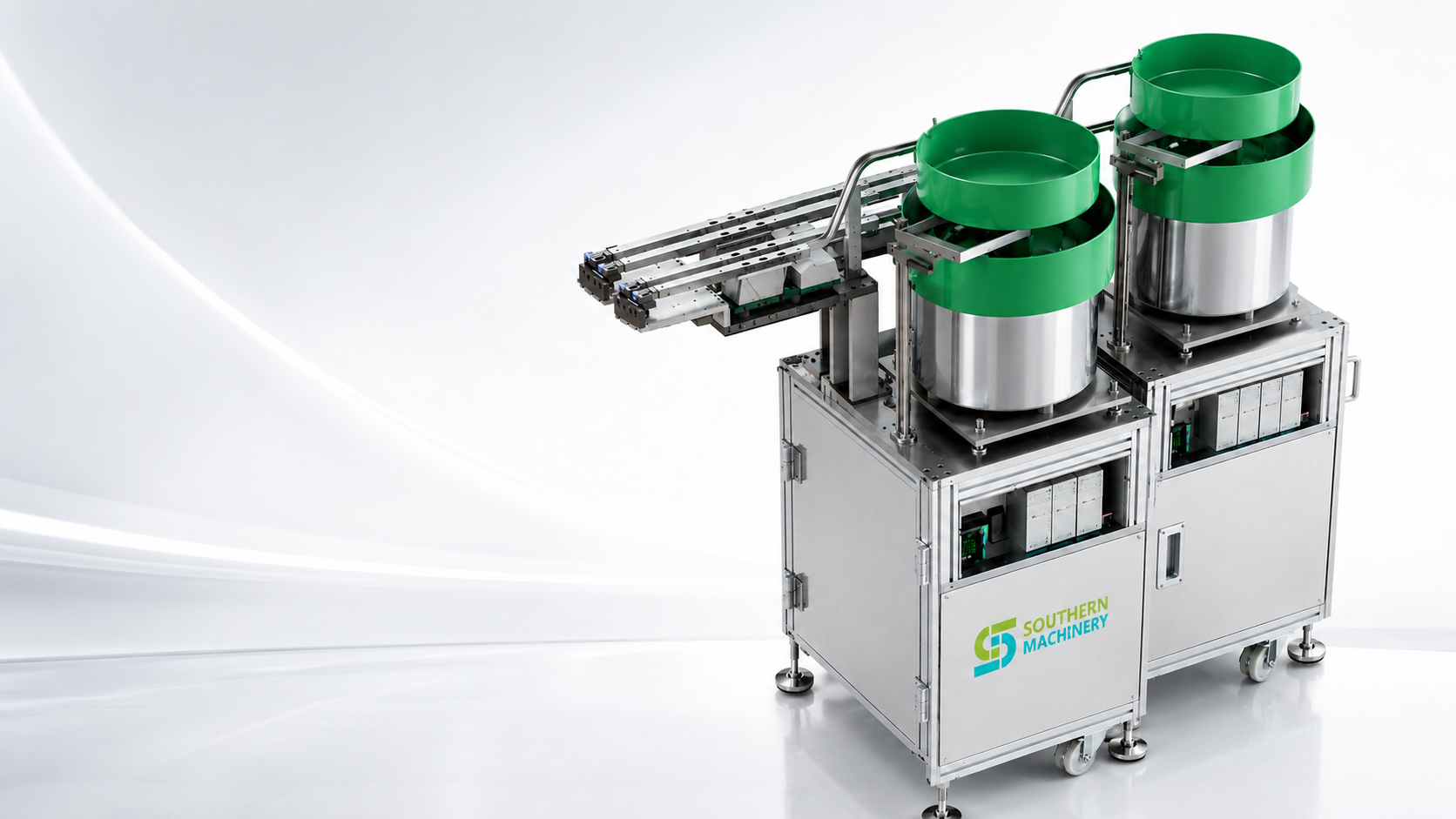

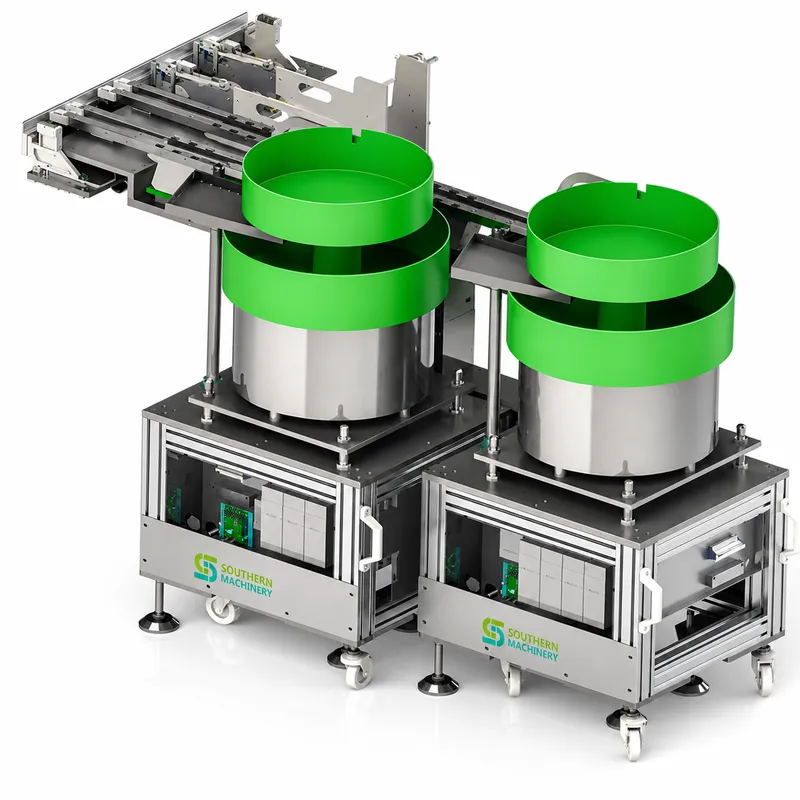

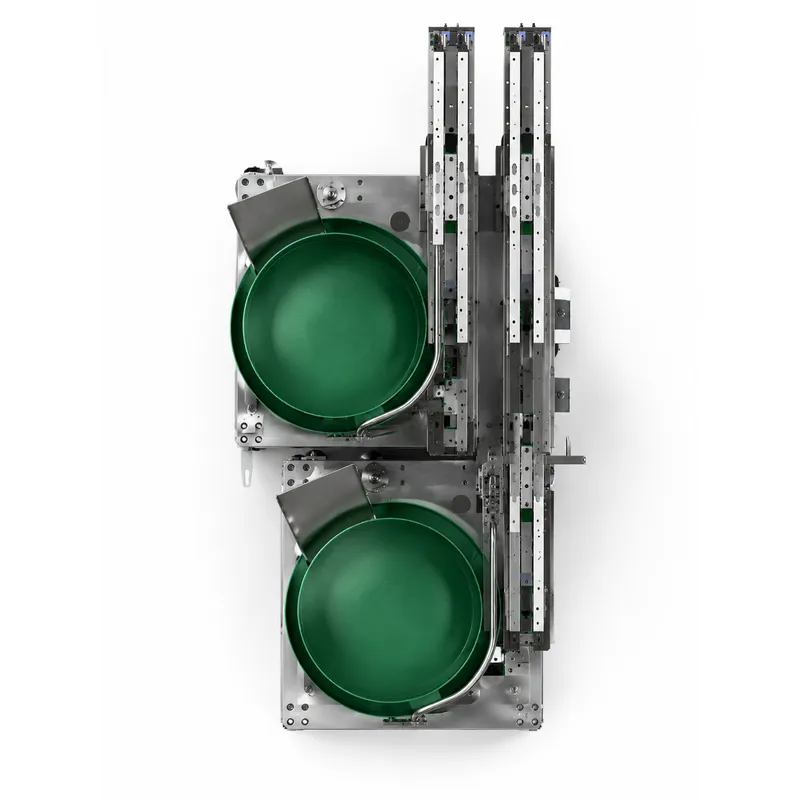

Alimentador Vibratório de Cuba Dupla BF-2002D para Máquinas SMT
O Alimentador Vibratório de Cuba Dupla BF-2002D é um sistema automático para classificação, orientação e alimentação de componentes a granel em máquinas SMT e linhas de montagem automatizadas.
O equipamento pode alimentar conectores, terminais, interruptores, transformadores, peças metálicas, peças plásticas e outros componentes. A configuração de cuba dupla aumenta a capacidade de alimentação e ajuda a reduzir o espaço ocupado na fábrica.
Principais Benefícios
Precisão: Precisão de alimentação e posicionamento de até 0,5 mm.
Produtividade: O ciclo aproximado de 0,8 segundo ajuda a aumentar a produtividade da linha.
Versatilidade: Adapta-se a conectores, interruptores, transformadores, peças plásticas e diversos componentes a granel.
Desempenho: Controle PLC, ajuste de vibração e sensores proporcionam operação estável e durável.

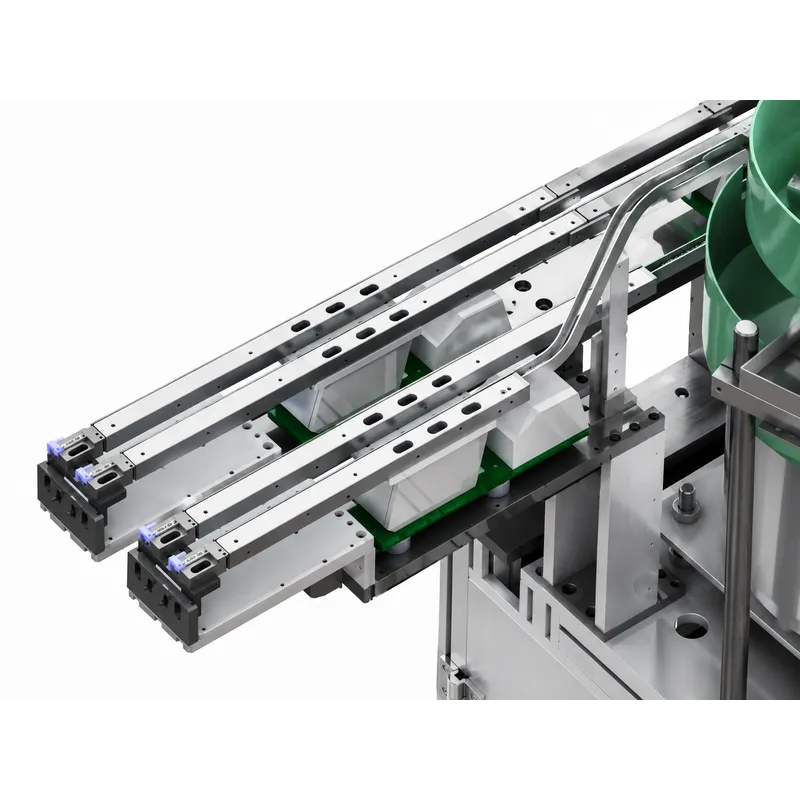

Integração: Altura, trilhos de transferência e sinais de comunicação podem ser adaptados à linha SMT.
Aplicações
Conectores e terminais
Interruptores e relés
Transformadores e componentes eletrônicos
Peças plásticas e componentes metálicos
Peças a granel que exigem orientação automática
Máquinas SMT e linhas de montagem automatizadas
Especificações Técnicas
| Modelo | BF-2002D |
|---|---|
| Configuração | Cuba vibratória dupla |
| Dimensões de Referência | 1120 × 460 × 910 mm para a unidade principal de cuba dupla |
| Peso de Referência | Aproximadamente 190 kg |
| Componentes Aplicáveis | Conectores, interruptores, transformadores, peças plásticas e outros componentes a granel |
| Tamanho dos Componentes | De 3 × 3 × 3 mm a 25 × 25 × 25 mm |
| Comprimento de Guia de Referência | 200–650 mm |
| Espessura de Guia de Referência | ≥0,6 mm |
| Largura do Trilho de Transferência | 231 mm na configuração de referência |
| Alimentação Elétrica | 220V, 5A como referência; outras tensões disponíveis conforme o projeto |
| Pressão de Ar | 0,4–0,6 MPa |
| Método de Controle | PLC, amplificador de vibração e sensores |
| Tempo de Ciclo | Aproximadamente 0,8 segundo |
| Precisão de Alimentação | Até 0,5 mm |
Integração com Linhas SMT
O BF-2002D pode ser adaptado mecânica e eletricamente para equipamentos Panasonic, JUKI, FUJI, ASM, Universal e outras marcas. A cuba, o trilho, a altura de trabalho e os sinais de comunicação são configurados conforme a amostra do componente e os requisitos da linha.
Estrutura Estável e Durável
A estrutura utiliza aço e liga de alumínio para melhorar a estabilidade, reduzir o desgaste e proporcionar longa vida útil.
Configuração Personalizada
A estrutura da cuba, o trilho, as dimensões gerais, a tensão elétrica, a direção de alimentação e a interface da máquina são personalizados conforme o componente e o projeto.
